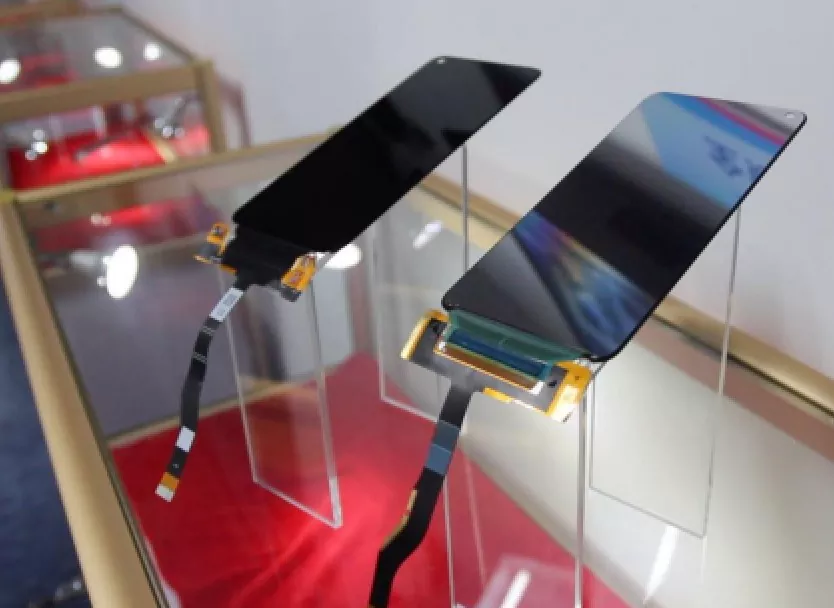

Μονάδα οθόνης κινητού τηλεφώνου Rigid-Flex PCB

Η μονάδα οθόνης κινητού τηλεφώνου Rigid-Flex PCB είναι ένας κρίσιμος φορέας διασύνδεσης που επιτρέπει την υψηλή ενσωμάτωση, την υψηλή αξιοπιστία και την αναδίπλωση σε σύγχρονες μονάδες οθόνης smartphone. Χρησιμοποιώντας μια σύνθετη δομή όπου άκαμπτες περιοχές ασφαλίζουν εξαρτήματα και η εύκαμπτη περιοχή υφίσταται δυναμική κάμψη, εξασφαλίζει σταθερότητα κυκλώματος, ακεραιότητα σήματος και μηχανική αντοχή σε περιορισμένο χώρο. Είναι ένα βασικό τεχνολογικό εργαλείο για πιο λεπτές και ελαφρύτερες συσκευές.

Τι είναι μια μονάδα οθόνης κινητού τηλεφώνου Rigid-Flex PCB;

Μια μονάδα οθόνης κινητού τηλεφώνου Rigid-Flex PCB είναι ένα βασικό ηλεκτρονικό εξάρτημα που χρησιμοποιείται στα σύγχρονα smartphone για τη σύνδεση της οθόνης οθόνης με την κύρια πλακέτα. Συνδυάζει τα χαρακτηριστικά των άκαμπτων PCB και των ευέλικτων PCB (FPC), επιτρέποντας διατάξεις κυκλωμάτων υψηλής πυκνότητας και μηχανική αναδίπλωση εντός περιορισμένων χωρικών περιορισμών.

Δομικά Στοιχεία

1. Άκαμπτο τμήμα (Άκαμπτο PCB)

Παρέχει μια σταθερή δομή υποστήριξης, που φιλοξενεί κρίσιμα τσιπ, υποδοχές και IC οδηγών.

Εξασφαλίζει τη μηχανική αντοχή και τη μακροπρόθεσμη αξιοπιστία της μονάδας οθόνης.

2. Ευέλικτο τμήμα (Εύκαμπτο PCB / FPC)

Εύκαμπτο και αναδιπλούμενο, που χρησιμοποιείται για τη δημιουργία συνδέσεων μεταξύ της οθόνης και της κύριας πλακέτας σε περιορισμένους χώρους.

Υποστηρίζει τρισδιάστατες διατάξεις, μειώνει τον αριθμό των υποδοχών και βελτιώνει την ακεραιότητα του σήματος.

3. Rigid-Flex Design

Ενσωματώνει απρόσκοπτα τα άκαμπτα και εύκαμπτα τμήματα σε μια ενιαία σανίδα.

Προσφέρει μια λύση κυκλώματος που είναι ταυτόχρονα σταθερή και ευέλικτη, διευκολύνοντας τα εξαιρετικά λεπτά σχέδια συσκευών.

Βασική δομή και χαρακτηριστικά:

1. Τρισδιάστατη δρομολόγηση: Το εύκαμπτο τμήμα μπορεί να διπλωθεί ή να λυγίσει σαν χαρτί, αξιοποιώντας πλήρως τον κατακόρυφο χώρο μέσα στο τηλέφωνο για να διπλώσει εξαρτήματα όπως το IC του προγράμματος οδήγησης στο πίσω μέρος της οθόνης, επιτρέποντας έτσι εξαιρετικά στενά πλαίσια ή ακόμα και σχέδια πλήρους οθόνης χωρίς πλαίσιο. Αυτό διευκολύνει τον εξαιρετικά λεπτό σχεδιασμό smartphone.

2. Η πλακέτα άκαμπτης ευκαμψίας που χρησιμοποιείται στις μονάδες οθόνης είναι ένα βασικό εξάρτημα που συνδέει το IC του προγράμματος οδήγησης οθόνης με την κύρια πλακέτα. Συνδυάζει την ευκαμψία των εύκαμπτων κυκλωμάτων με τη σταθερότητα των άκαμπτων πλακών, αποτελώντας τη βάση για την επίτευξη υψηλών αναλογιών οθόνης προς σώμα και λεπτών, ελαφριών σχεδίων.

Βασικά πλεονεκτήματα απόδοσης:

1. Μείωση πάχους: Εξαλείφει το πάχος των συνδετήρων και τα περιττά στρώματα κάλυψης άκαμπτων σανίδων, με αποτέλεσμα μια πιο λεπτή συνολική δομή σε σύγκριση με τις διακριτές λύσεις.

2. Ανώτερη ακεραιότητα σήματος: Χρησιμοποιεί τεχνικές καλωδίωσης υψηλής πυκνότητας (π.χ. δρομολόγηση διαφορικού ζεύγους) και υλικά χαμηλών διηλεκτρικών απωλειών για τη σταθερή μετάδοση ροών δεδομένων εικόνας υψηλής ταχύτητας (υποστηρίζοντας βίντεο 4K/8K), καταστέλλοντας αποτελεσματικά την εξασθένηση σήματος και την ηλεκτρομαγνητική μετάδοση δεδομένων χωρίς διαβιβάσεις, την εικόνα χαμηλής αστοχίας.

3. Ανοσία παρεμβολών: Σε σύγκριση με τα μακρά εύκαμπτα καλώδια, οι άκαμπτες πλακέτες συντομεύουν τις διαδρομές σήματος και μπορούν να απομονώσουν αποτελεσματικά τις ηλεκτρομαγνητικές παρεμβολές μέσω χάλκινων μεμβρανών έκχυσης ή θωράκισης.

4. Δομική ακεραιότητα: Οι διασυνδέσεις μεταξύ άκαμπτων και εύκαμπτων τμημάτων σχηματίζονται μέσω εσωτερικής χημικής εναπόθεσης και επιμετάλλωσης, αντί για συγκολλήσεις. Αυτό κάνει την αντίσταση κάμψης στη διασταύρωση πολύ ανώτερη από τις παραδοσιακές λύσεις "FPC + connector" ή "FPC συγκόλληση σε άκαμπτη σανίδα".

5. Υψηλή αντίσταση κραδασμών: Η ενσωματωμένη δομή ελαχιστοποιεί τον κίνδυνο αστοχίας της άρθρωσης συγκόλλησης, εξασφαλίζοντας σταθερή μετάδοση σήματος ακόμη και κατά τις πτώσεις ή τους κραδασμούς.

6. Υποστηρίζει Dynamic Bending: Στα πτυσσόμενα τηλέφωνα, μπορεί να αντέξει πάνω από 400.000 επαναλαμβανόμενες κάμψεις διατηρώντας παράλληλα την ηλεκτρική απόδοση.

Βασικές τεχνικές παράμετροι:

1. Δομικές παράμετροι:

Layer Count & Structure: Συνήθως 4-6 στρώσεις, χρησιμοποιώντας «άκαμπτο-flex» κατασκευή.

Πάχος: Ευέλικτη περιοχή συνήθως 0,1-0,2 mm για εξαιρετική λεπτότητα. άκαμπτο πάχος περιοχής σχεδιασμένο σύμφωνα με τις απαιτήσεις τοποθέτησης και δρομολόγησης εξαρτημάτων.

Ελάχιστη ακτίνα κάμψης: Μπορεί να είναι μικρότερη από 0,5 mm, κατάλληλη για στενούς χώρους κάμψης.

2. Ηλεκτρική απόδοση:

Πλάτος γραμμής/Χώρος: 可达 40μm - 50μm, που πληροί τις απαιτήσεις μετάδοσης σήματος υψηλής πυκνότητας.

Έλεγχος σύνθετης αντίστασης: Αυστηρός έλεγχος σύνθετης αντίστασης (π.χ. 100Ω ±10%) για διαφορικά σήματα υψηλής ταχύτητας (π.χ. MIPI DSI).

Εύρος ζώνης μετάδοσης: Υποστηρίζει μετάδοση δεδομένων υψηλής ταχύτητας πολλών Gbps ανά κανάλι, ικανοποιώντας τις απαιτήσεις προβολής υψηλής ανάλυσης και υψηλού ρυθμού καρέ.

3. Υλικά και αξιοπιστία:

Υπόστρωμα: Το εύκαμπτο τμήμα μπορεί να χρησιμοποιεί Πολυιμίδιο (PI) ή Υγρό Πολυμερές Υγρών Κρυστάλλων υψηλότερης απόδοσης (LCP), με το τελευταίο να προσφέρει πλεονεκτήματα σε εξαιρετικά λεπτότητα, χαμηλή απώλεια και αντοχή στην κάμψη.

Αντοχή κάμψης: Απαίτηση ζωής δυναμικής κάμψης >400.000 κύκλοι.

Θερμοκρασία λειτουργίας: -30°C έως +85°C, ικανοποιώντας τις αυστηρές απαιτήσεις περιβάλλοντος χρήσης των ηλεκτρονικών ειδών ευρείας κατανάλωσης.

Σενάρια εφαρμογής

Αυτό το προϊόν είναι η βασική λύση διασύνδεσης και υποστήριξης για σύγχρονα συστήματα οθόνης smartphone, που εξυπηρετούν κυρίως οθόνες τηλεφώνων υψηλής τεχνολογίας (συνήθως κάτω από 6,7 ίντσες), επιτρέποντας συμπαγή στοίβαξη και μετάδοση σήματος υψηλής ποιότητας.

Η πρόταση αξίας μας

Ειδικευόμαστε στην παροχή κορυφαίων λύσεων πλακέτας άκαμπτης ευκαμψίας για διασύνδεση οθόνης στον τομέα των κινητών τηλεφώνων. Προσφέρουμε όχι μόνο τυποποιημένα προϊόντα υψηλής αξιοπιστίας, αλλά διαθέτουμε επίσης ισχυρές δυνατότητες σε συνεργατικό σχεδιασμό, βελτιστοποίηση προσομοίωσης και προσαρμοσμένη ανάπτυξη. Υποστηριζόμενοι από βαθιά τεχνογνωσία στην επεξεργασία κυκλωμάτων ακριβείας, την επιστήμη των υλικών, τη θερμική προσομοίωση και την ανάλυση ακεραιότητας σήματος, συνεργαζόμαστε στενά με πελάτες για να παρέχουμε υποστήριξη πλήρους διαδικασίας —από το concept design έως τη μαζική παραγωγή— προσαρμοσμένη σε συγκεκριμένα σχέδια αναγνωριστικών, αρχιτεκτονικές στοίβαξης και στόχους απόδοσης οθόνης. Δεσμευόμαστε να αξιοποιήσουμε την καινοτόμο μηχανική για να βοηθήσουμε τους πελάτες να ξεπεράσουν τα όρια του χώρου και της απόδοσης στα συστήματα οθόνης smartphone, δημιουργώντας σαφέστερες και πιο σταθερές οπτικές εμπειρίες, καθιστώντας μας τον αξιόπιστο βασικό συνεργάτη σας.
