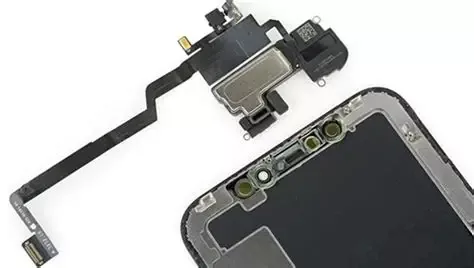

Προσαρμογέας κάμερας κινητού τηλεφώνου Rigid-Flex PCB

Ο προσαρμογέας κάμερας κινητού τηλεφώνου Rigid-Flex PCB από την Honflex Electronics είναι μια πλακέτα κυκλώματος υψηλής απόδοσης που συνδυάζει άκαμπτα και εύκαμπτα στρώματα για τη σύνδεση μονάδων κάμερας smartphone με μητρικές πλακέτες. Ο εξαιρετικά λεπτός σχεδιασμός του εξασφαλίζει μηχανική σταθερότητα, εξαιρετική ακεραιότητα σήματος και αποτελεσματική απαγωγή θερμότητας.

Βασικά σημεία πώλησης

Ενσωματωμένοι αισθητήρες εικόνας και βραχίονες φακού

Μειωμένο ύψος μονάδας κάμερας για πιο λεπτά τηλέφωνα

Βελτιωμένη ποιότητα και αξιοπιστία απεικόνισης

Εφαρμογές

Χρησιμοποιείται σε κάμερες smartphone, ειδικά σε μονάδες υψηλής ανάλυσης που απαιτούν συμπαγή, σταθερή και υψηλού σήματος διασύνδεση. Επικοινωνήστε με την Honflex για να προμηθευτείτε PCB προσαρμογέα premium για τις φορητές συσκευές σας.

Τεχνικές προδιαγραφές:

Βασική Δομή

1. Ο προσαρμογέας κάμερας κινητού τηλεφώνου Rigid-Flex PCB συνδέει την άκαμπτη πλακέτα φακού, την άκαμπτη πλακέτα του βύσματος, τη μονάδα φακού/αισθητήρα και την κύρια πλακέτα. Το κεντρικό εύκαμπτο κύκλωμα μπορεί να λυγίσει τρισδιάστατα και να καλωδιωθεί ανάλογα με τον εσωτερικό χώρο του κινητού τηλεφώνου. Οι άκαμπτες περιοχές μπορούν να σχεδιαστούν ως ακριβείς αυλακώσεις ή προσαρμοσμένα σχήματα και να ενσωματωθούν απευθείας στον αισθητήρα εικόνας.

2. Η καλωδίωση του εύκαμπτου τμήματος συνήθως υιοθετεί ένα μοτίβο κυματιστού ή "8". Οι ενισχυτικές νευρώσεις τοποθετούνται κάτω από τα βασικά σημεία κάμψης για τη διασπορά της τάσης. Τα ενσωματωμένα σημάδια ευθυγράμμισης υψηλής ακρίβειας διασφαλίζουν την ακρίβεια συναρμολόγησης με τον αισθητήρα και τον κινητήρα πηνίου φωνής (VCM) και άλλα εξαρτήματα.

3. Στην πίσω πλευρά της άκαμπτης περιοχής που αντιστοιχεί στον αισθητήρα εικόνας, θα εγκαταστήσουμε μια εξαιρετικά λεία μεταλλική πλάκα για να βελτιώσουμε την επιπεδότητα των ενισχυτικών νευρώσεων, βελτιώνοντας έτσι την ποιότητα απεικόνισης και επιτρέποντας στον αισθητήρα να διαχέει τη θερμότητα γρήγορα.

FAQ

Ε1: Πώς να λύσετε τα προβλήματα του περιορισμένου εσωτερικού χώρου στα κινητά τηλέφωνα και τη διάταξη των μονάδων πολλαπλών καμερών;

Α: Βελτιστοποιώντας το χώρο, το εύκαμπτο τμήμα με ελεύθερη κάμψη υποστηρίζει τρισδιάστατη στερεοσκοπική καλωδίωση, προσαρμοζόμενη στον συμπαγή ή ακανόνιστο χώρο μέσα στο τηλέφωνο. Σε σύνθετες διατάξεις κοντά σε μονάδες πολλαπλών καμερών ή πτυσσόμενους μεντεσέδες οθόνης, έχει σχεδιαστεί το ύψος του άξονα Z.

Ε2: Πώς να διασφαλίσετε την ποιότητα του σήματος όταν αντιμετωπίζετε μετάδοση δεδομένων εικόνας υψηλής ταχύτητας, όπως 4K/8K;

Α: Χρησιμοποιώντας τεχνολογία καλωδίωσης υψηλής πυκνότητας (όπως καλωδίωση διαφορικού ζεύγους) σε συνδυασμό με υλικά χαμηλών διηλεκτρικών απωλειών, ο προσαρμογέας κάμερας κινητού τηλεφώνου Rigid-Flex PCB μπορεί να μεταδίδει ροές δεδομένων υψηλής ταχύτητας, καταστέλλοντας την εξασθένηση του σήματος και τις ηλεκτρομαγνητικές παρεμβολές (EMI).

Ε3: Τα φυσικά χαρακτηριστικά της πλακέτας κυκλώματος θα έχουν αντίκτυπο στην τελική ποιότητα απεικόνισης;

Α: Η πλακέτα κυκλώματος παρέχει μια άκαμπτη και επίπεδη πλατφόρμα εγκατάστασης για τον αισθητήρα εικόνας και έχει μια βοηθητική λειτουργία απαγωγής θερμότητας. Μειώνει το θόρυβο της εικόνας, το θάμπωμα της εστίασης και άλλα προβλήματα απεικόνισης που προκαλούνται από παραμόρφωση ή υπερθέρμανση της θέρμανσης του υποστρώματος, η οποία έχει κάποιο αντίκτυπο και συμβάλλει στη βελτίωση της ποιότητας απεικόνισης και της σταθερότητας του συστήματος.

Ε4: Είναι κατάλληλο για αυτοματοποιημένη παραγωγή μεγάλης κλίμακας και τι βοήθεια παρέχει στην αποδοτικότητα της παραγωγής;

Α: Υποστηρίζει αρθρωτή ταχεία συναρμολόγηση, ως ένα εξαιρετικά ενσωματωμένο υποσυστατικό, απλοποιεί τη διαχείριση της εφοδιαστικής αλυσίδας της μονάδας κάμερας και βελτιστοποιεί τη συνολική διαδικασία συναρμολόγησης.

Ως κορυφαίος συνεργάτης στον τομέα της κινητής απεικόνισης, δεν κατασκευάζουμε μόνο τον προσαρμογέα κάμερας κινητού τηλεφώνου Rigid-Flex PCB, αλλά η βασική μας ανταγωνιστικότητα πηγάζει από τη βαθιά συσσώρευσή μας στην κατασκευή κυκλωμάτων ακριβείας, την προηγμένη επιστήμη υλικών, τη θερμική προσομοίωση και την ανάλυση ακεραιότητας σήματος (SI).

Από το σχέδιο ιδέας έως την παράδοση μαζικής παραγωγής, η τεχνική μας ομάδα εμπλέκεται σε όλη τη διαδικασία του σχεδιασμού της ταυτότητας και της βελτιστοποίησης της αρχιτεκτονικής στοίβας, διασφαλίζοντας ότι η εξατομικευμένη λύση μπορεί να ανταποκριθεί στις απαιτήσεις του πελάτη. Μέσω συνεχών καινοτόμων τεχνικών μηχανικής Έρευνας και Ανάπτυξης, βοηθούμε τους πελάτες να ξεπεράσουν τους χωρικούς περιορισμούς των κινητών συστημάτων απεικόνισης και να δημιουργήσουν μια σαφέστερη και πιο σταθερή εμπειρία χρήστη φωτογραφίας.
