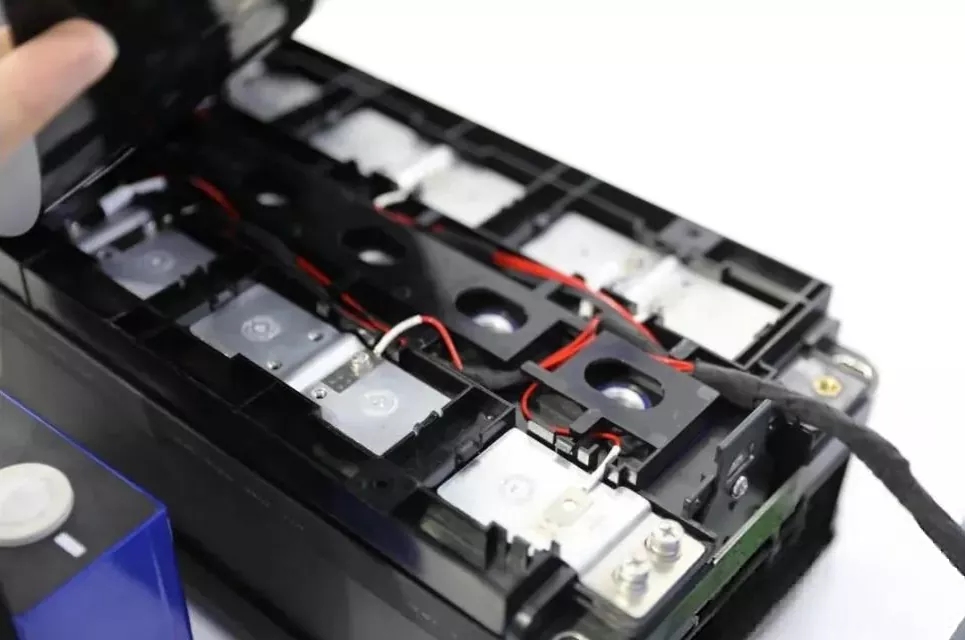

Power Battery Pack Cable-CCS

Η Honflex Electronics προσφέρει Power Battery Pack Cable-CCS, το οποίο είναι ένα εξάρτημα σύνδεσης και διαχείρισης μπαταρίας που ενσωματώνει παραδοσιακά καλώδια (καλώδια, ακροδέκτες, βύσματα) με ζυγούς, πλαστικά δομικά στοιχεία, αισθητήρες θερμοκρασίας και άλλα στοιχεία σε μια ενιαία μονάδα. Σε αντίθεση με το CCS που βασίζεται σε FPC (ευέλικτο τυπωμένο κύκλωμα), υποστηρίζουμε την προσαρμογή. Μέσω της αρθρωτής και ενσωματωμένης σχεδίασης, έχουμε αναβαθμίσει συστηματικά τις προηγουμένως διάσπαρτες και διαταραγμένες πλεξούδες ανίχνευσης. Είναι μια βασική βασική μονάδα για την παρακολούθηση της ασφάλειας της μπαταρίας, την αξιολόγηση της κατάστασης και τη βελτιστοποίηση της απόδοσης.

Δεδομένου ότι η συγκόλληση πυρήνα και η σύνδεση εντός της μονάδας έχουν ολοκληρωθεί πριν από την τελική συναρμολόγηση, με την ενσωμάτωση δεκάδων ή και εκατοντάδων διάσπαρτων σημείων συναρμολόγησης σε διάφορα αρθρωτά εξαρτήματα, η διαδικασία παραγωγής έχει απλοποιηθεί και ο ρυθμός επανεπεξεργασίας λόγω επιτόπιας συγκόλλησης ή κακής συναρμολόγησης έχει μειωθεί.

Ο ενσωματωμένος σχεδιασμός δομής του Power Battery Pack Cable-CCS λύνει αποτελεσματικά τα προβλήματα της ακατάστατης παραδοσιακής καλωδίωσης και των παρεμβολών και της φθοράς με άλλους αγωγούς. Στερεώνοντας προσεκτικά τα καλώδια στα πλαστικά στηρίγματα, βελτιώνει την εκμετάλλευση του χώρου και διευκολύνει επίσης τις επακόλουθες εργασίες συντήρησης. Επιπλέον, με βάση την ώριμη διαδικασία καλωδίωσης του αυτοκινήτου, η αλυσίδα εφοδιασμού είναι ώριμη και το κόστος των πρώτων υλών είναι διαφανές, παρέχοντας μια ιδανική επιλογή για τους κατασκευαστές που αναζητούν μια σταθερή διαδρομή αναβάθμισης αλλά δεν θέλουν να στραφούν στη νέα διαδικασία FPC.

Τα αρθρωτά πλαστικά δομικά εξαρτήματα παρέχουν ενιαία μονωτική προστασία και μηχανική στερέωση για τα καλώδια και τα σημεία σύνδεσης, βελτιώνοντας την αντοχή σε κραδασμούς και κρούσεις του συστήματος. Εξασφάλιση λειτουργικής ασφάλειας

Δομή και χαρακτηριστικά:

Ο αρθρωτός ενσωματωμένος σχεδιασμός ενσωματώνει τις διάσπαρτες ανεξάρτητες γραμμές δειγματοληψίας τάσης και τις γραμμές αισθητήρων θερμοκρασίας μέσω συνδέσμων και ακροδεκτών σε ένα τακτοποιημένο συγκρότημα πλεξούδας καλωδίωσης, αλλάζοντας ουσιαστικά την παραδοσιακή μέθοδο συναρμολόγησης "πρώτα τοποθέτηση των διάσπαρτων γραμμών, μετά σύνδεση των ακροδεκτών" και δημιουργώντας τυποποιημένες λειτουργικές μονάδες.

2. Η σύνδεση μεταξύ του ζυγού και των ακροδεκτών της μπαταρίας επιτυγχάνεται συνήθως μέσω συγκόλλησης με λέιζερ. Αυτή η σύνδεση πραγματοποιείται μέσω πτύχωσης, συγκόλλησης ή ενσωμάτωσης εντός του συνδετήρα, διασφαλίζοντας τη συνολική σταθερότητα της κατασκευής και αποφεύγοντας τη χαλάρωση ενός μόνο σύρματος.

3. Αναβάθμιση προσαρμοστικού αυτοματισμού. Η παραδοσιακή καλωδίωση χαλαρής γραμμής βασίζεται στη χειροκίνητη συναρμολόγηση, ενώ το Power Battery Pack Cable-CCS είναι ενσωματωμένο στη μονάδα. Το κανονικό του σχήμα και οι σαφείς διεπαφές του επιτρέπουν να προσαρμόζεται σε υψηλότερο βαθμό αυτοματοποιημένων διαδικασιών συναρμολόγησης.

4. Σύμφωνα με τις απαιτήσεις σχεδιασμού του πελάτη, μπορεί να συνδυαστεί με άλλα FPC ή PCBA (Printed Circuit Board Assembly) για να σχηματίσει μια υβριδική λύση ολοκλήρωσης. Υπάρχουν σχέδια "πλεξούδα καλωδίωσης + πλακέτα απομόνωσης" ή "FPC + διαμόρφωση κενού/πλεξούδα καλωδίωσης" που πληρούν διαφορετικές απαιτήσεις κόστους, απόδοσης και χώρου.

Παράμετροι

Εφαρμογή

Για έργα που είναι ευαίσθητα στο κόστος και τις μεταβάσεις διεργασιών, ειδικά για πακέτα μπαταριών με ώριμα συστήματα τροφοδοσίας καλωδίωσης, κάνοντας ελάχιστες αλλαγές, η αποτελεσματικότητα και η αξιοπιστία μπορούν να βελτιωθούν. Για μονάδες μπαταριών μεσαίου και μεγάλου μεγέθους και συστήματα αποθήκευσης ενέργειας, καθώς και για επαγγελματικά οχήματα και αποθήκευση ενέργειας, το Power Battery Pack Cable-CCS μπορεί να χρησιμεύσει ως μέρος ενός τύπου "wiring + FPC" ή "wiring + PCBA" σύνθετης λύσης CCS, αξιοποιώντας τα μοναδικά του πλεονεκτήματα στη μετάδοση υψηλού ρεύματος ή σε συγκεκριμένους τύπους σύνδεσης.

Η δέσμευσή μας

Γνωρίζουμε καλά τις προκλήσεις εξισορρόπησης που αντιμετωπίζει η βιομηχανία ηλεκτρικών μπαταριών μεταξύ της απόδοσης, της αξιοπιστίας και του κόστους. Με βάση την ώριμη τεχνολογία ηλεκτρικής σύνδεσης αυτοκινήτου, είναι ζωτικής σημασίας. Η αξία που προσφέρουμε δεν έγκειται μόνο στην παροχή μονάδων υψηλής ποιότητας που πληρούν τα πρότυπα του ομίλου, όπως "Τεχνικές Απαιτήσεις Συστήματος Σύνδεσης Συστημάτων Νέας Ενέργειας (CCS)", αλλά και στην ολοκληρωμένη δυνατότητα εξυπηρέτησης που καλύπτει δομικό σχεδιασμό, διαδικασία καλωδίωσης, αυτοματοποιημένη ενοποίηση συναρμολόγησης και ολοκληρωμένη επαλήθευση δοκιμών. Γινόμαστε ένας αξιόπιστος συνεργάτης για εσάς στην πορεία αναβάθμισης του σχεδιασμού και της κατασκευής πακέτων μπαταριών. Εάν θέλετε να εμβαθύνετε στις τεχνικές λεπτομέρειες του καλωδιακού CCS ή να το συγκρίνετε με άλλα τεχνικά μονοπάτια, μη διστάσετε να συζητήσετε θέματα συνεργασίας ανά πάσα στιγμή. Μπορείτε να επικοινωνήσετε με τον Αντιπρόεδρο Til Ding (Τηλ: +86 18750290300, Email:rding@hon-flex.com) ή τον Business Manager Rick Wang (Τηλ:+86-15959382432, Email:yhwang@hon-flex.com), ή επισκεφτείτε τον ιστότοπογια περισσότερες πληροφορίες.
