Μια ολοκληρωμένη ανάλυση της διαδικασίας FPC Flash Plating

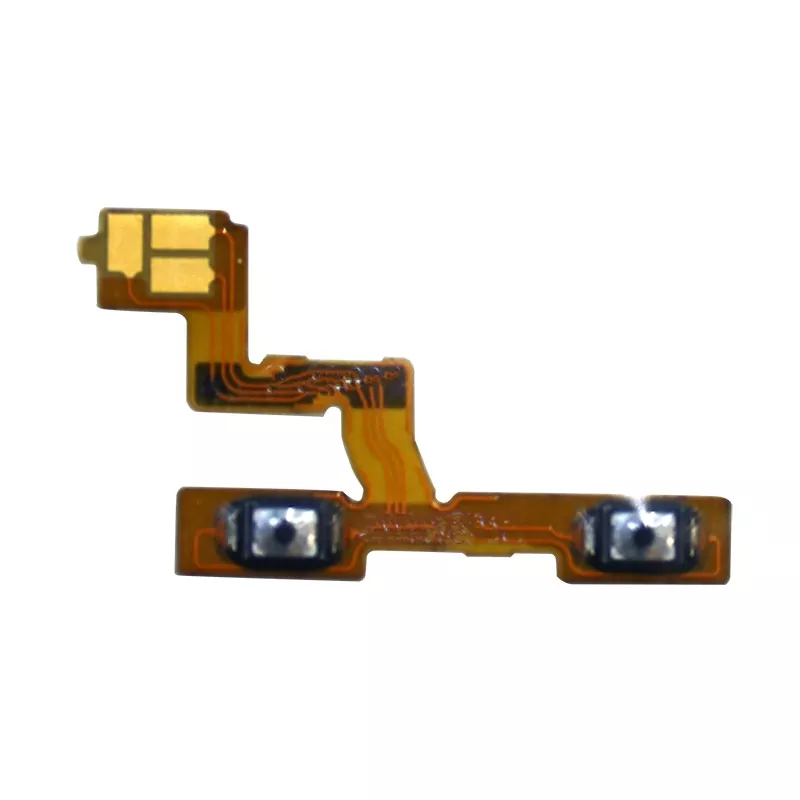

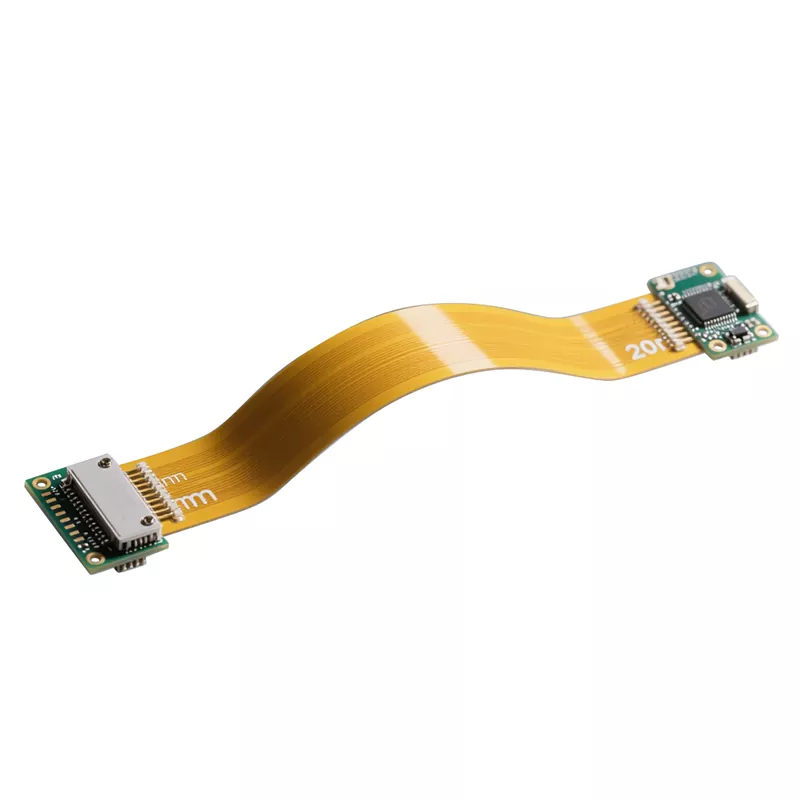

Οι εύκαμπτες πλακέτες τυπωμένου κυκλώματος (FPC) είναι ένα απαραίτητο συστατικό των σύγχρονων ηλεκτρονικών συσκευών, πανταχού παρόν από αναδιπλούμενες οθόνες smartphone έως αισθητήρες ακριβείας σε ιατρικές συσκευές. Το Flash Plating είναι μια βασική διαδικασία κατασκευής που επιτρέπει υψηλή απόδοση και υψηλή αξιοπιστία στα FPC.

Επισκόπηση διαδικασίας: Το πλήρες ταξίδι από τη διάτρηση στη χαλκό

Η διαδικασία φλας επιμετάλλωσης στην κατασκευή FPC είναι μια σειρά από ακριβείς λειτουργίες. Η όλη διαδικασία ξεκινά με διάτρηση, δημιουργώντας μονοπάτια για συνδέσεις κυκλώματος στο εύκαμπτο υπόστρωμα. Στη συνέχεια ακολουθεί η διαδικασία επιμετάλλωσης χαλκού, όπου ένα λεπτό στρώμα χαλκού εναποτίθεται χημικά στα τοιχώματα των οπών, δημιουργώντας ένα αγώγιμο θεμέλιο για την επακόλουθη επιμετάλλωση.

Ο πυρήνας της διαδικασίας φλας επιμετάλλωσης βρίσκεται στη λέξη "flash", που απαιτεί ένα κρίσιμο στρώμα επιμετάλλωσης να ολοκληρωθεί μέσα σε μόλις 3 λεπτά. Αυτό το λεπτό και ομοιόμορφο στρώμα χαλκού είναι το θεμέλιο για την επακόλουθη επεξεργασία. Στη συνέχεια, ξεκινά το στάδιο ελασματοποίησης ξηρής μεμβράνης, καλύπτοντας την επιφάνεια της πλακέτας με ένα φωτοευαίσθητο φιλμ για να προετοιμαστεί για το σχηματισμό του σχεδίου κυκλώματος.

Τα στάδια έκθεσης και ανάπτυξης καθορίζουν το ακριβές σχήμα του κυκλώματος. Μέσω φωτός και χημικής επεξεργασίας, αφαιρείται το ανεπιθύμητο ξηρό φιλμ, εκθέτοντας τις περιοχές που απαιτούν δευτερεύουσα επιμετάλλωση χαλκού. Η τελική δευτερεύουσα επένδυση χαλκού πυκνώνει το κύκλωμα στο απαιτούμενο λειτουργικό πάχος, εξασφαλίζοντας σταθερή και αξιόπιστη μετάδοση ρεύματος.

Κάθε βήμα είναι σαν ένας σχολαστικά χορογραφημένος χορός. ακόμη και μια μικρή απόκλιση μπορεί να οδηγήσει σε λειτουργικά ελαττώματα σε ολόκληρη την πλακέτα κυκλώματος. Αυτή η απαίτηση για ακρίβεια είναι ο λόγος για τον οποίο η κατασκευή FPC είναι γνωστή ως «η τέχνη ακριβείας της βιομηχανίας ηλεκτρονικών».

Βασική Τεχνολογία: Ειδική Επεξεργασία Περιοχών Κάμψης

Στην κατασκευή FPC, ο χειρισμός των περιοχών κάμψης είναι μια από τις πιο απαιτητικές πτυχές. Για να διασφαλιστεί η αξιοπιστία της πλακέτας κυκλώματος κατά την επαναλαμβανόμενη κάμψη, δεν επιτρέπεται η επιμετάλλωση χαλκού στις περιοχές κάμψης. Αυτή είναι μια από τις θεμελιώδεις διαφορές μεταξύ της κατασκευής FPC και άκαμπτων PCB.

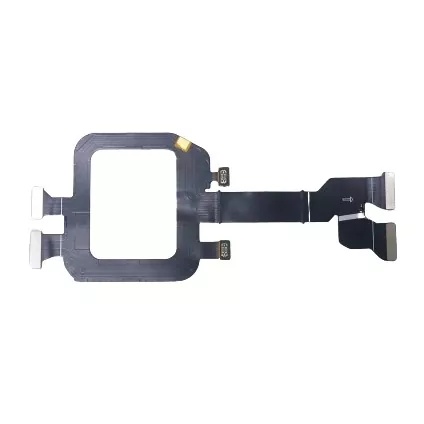

Η περιοχή κάμψης είναι η «άρθρωση» του FPC. Εάν αυτή η περιοχή ήταν επίσης επιχαλκωμένη, το αυξημένο πάχος του φύλλου χαλκού θα μείωνε την ευκαμψία του υλικού. Με την πάροδο του χρόνου, η επαναλαμβανόμενη κάμψη θα προκαλέσει ρωγμές λόγω κόπωσης του στρώματος χαλκού, επηρεάζοντας σοβαρά τη διάρκεια ζωής του προϊόντος.

Στην πραγματική παραγωγή, οι μη επιμεταλλωμένες περιοχές κάμψης είναι ελαφρώς μεγαλύτερες από τα ανοίγματα καθαρής κόλλας. Αυτό γίνεται για να αποτραπεί η διείσδυση του διαλύματος επιμετάλλωσης χαλκού στις περιοχές κάμψης. Αυτός ο σχεδιασμός "δεσμευμένου χώρου" διασφαλίζει ότι δεν επηρεάζεται η λειτουργικότητα του κυκλώματος, ενώ μεγιστοποιεί την προστασία της ευελιξίας της περιοχής κάμψης.

Η θεραπεία των αρθρώσεων είναι εξίσου καθοριστική. Οι προδιαγραφές κατασκευής απαιτούν ρητά ότι οι αρμοί δεν βρίσκονται σε περιοχές αποκόλλησης και πρέπει να χρησιμοποιούν κυματοειδή σχεδίαση. Αυτός ο σχεδιασμός διαχέει αποτελεσματικά το στρες, αποτρέποντας το σπάσιμο της άρθρωσης που προκαλείται από τη συγκέντρωση στρες.

Φανταστείτε την αναδιπλούμενη οθόνη ενός smartphone, που υποβάλλεται σε δεκάδες, ακόμη και εκατοντάδες, στροφές καθημερινά. Είναι η τέλεια εκτέλεση αυτών των λεπτομερειών της διαδικασίας που διασφαλίζει ότι η συσκευή δεν θα αποτύχει λόγω δυσλειτουργιών του FPC κατά τη μακροχρόνια χρήση.

Ακριβής έλεγχος: Διπλές απαιτήσεις χρόνου και περιοχής Η λέξη "φλας" στο όνομα της διαδικασίας επιμετάλλωσης φλας αντικατοπτρίζει την απαίτηση ταχύτητας αυτού του βήματος. Τα βιομηχανικά πρότυπα ορίζουν ξεκάθαρα ότι η φλας πρέπει να ολοκληρωθεί εντός 3 λεπτών. Αυτό δεν είναι μια αυθαίρετη ρύθμιση χρόνου, αλλά μάλλον η βέλτιστη λύση που προκύπτει από εκτεταμένους πειραματισμούς και πραγματική εμπειρία παραγωγής.

Ένας πολύ μικρός χρόνος οδηγεί σε ανεπαρκή εναπόθεση χαλκού, αποτυγχάνοντας να παρέχει επαρκή αγώγιμη βάση για επόμενες διεργασίες. υπερβολικά μεγάλο χρονικό διάστημα μπορεί να οδηγήσει σε ανομοιόμορφα στρώματα χαλκού, με αποτέλεσμα χονδροειδείς κόκκους και ανεπαρκή πρόσφυση. Το χρονικό παράθυρο των 3 λεπτών επιτυγχάνει τέλεια ισορροπία μεταξύ αποτελεσματικότητας και ποιότητας.

Το δευτερεύον στάδιο επιμετάλλωσης χαλκού έχει διαφορετική εστίαση. Εδώ, η περιοχή επιμετάλλωσης χαλκού πρέπει να καθοριστεί με ακρίβεια. Αυτή η απαίτηση, φαινομενικά απλή, σχετίζεται στην πραγματικότητα με πολλαπλές πτυχές όπως ο έλεγχος ποιότητας των προϊόντων, η διαχείριση κόστους και η ιχνηλασιμότητα.

Η περιοχή επιμετάλλωσης χαλκού επηρεάζει άμεσα την αντίσταση και την ικανότητα μεταφοράς ρεύματος του τελικού προϊόντος. Ο ακριβής έλεγχος της περιοχής σημαίνει ακριβή έλεγχο της απόδοσης του κυκλώματος, που είναι μία από τις βασικές διαφορές μεταξύ FPC υψηλής τεχνολογίας και συνηθισμένων προϊόντων.

Από την άποψη του κόστους, ο χαλκός είναι ένα από τα κύρια κόστη υλικών στην κατασκευή FPC. Ο ακριβής έλεγχος της περιοχής επιμετάλλωσης χαλκού μπορεί να αποφύγει την περιττή σπατάλη υλικών, η οποία μπορεί να αποφέρει σημαντική εξοικονόμηση κόστους στη μαζική παραγωγή. Το πιο σημαντικό είναι ότι τα δεδομένα περιοχής παρέχουν μια βάση για ποιοτική παρακολούθηση. Μόλις παρουσιαστεί ένα πρόβλημα προϊόντος, μπορεί να εντοπιστεί γρήγορα σε συγκεκριμένες παραμέτρους διαδικασίας.

Διασφάλιση ποιότητας: Ο έλεγχος πολλαπλών επιπέδων εξασφαλίζει μηδενικά ελαττώματα

Η αξιοπιστία των FPC ξεκινά με κάθε λεπτομέρεια του σχεδιασμού της διαδικασίας. Εκτός από την ειδική επεξεργασία των περιοχών κάμψης και των αρμών, εφαρμόζονται πολλαπλά επίπεδα μέτρων ποιοτικού ελέγχου σε όλη τη διαδικασία.

Στο στάδιο της πλαστικοποίησης ξηρού φιλμ μετά την επίστρωση flash, η ομοιομορφία του πάχους του φιλμ επηρεάζει άμεσα τα αποτελέσματα της έκθεσης και της ανάπτυξης. Οι σύγχρονες γραμμές παραγωγής είναι συνήθως εξοπλισμένες με συστήματα online παρακολούθησης για τη μέτρηση του πάχους του φιλμ σε πραγματικό χρόνο και την αυτόματη προσαρμογή των παραμέτρων της διαδικασίας για τη διασφάλιση της συνέπειας.

Η ακρίβεια του σταδίου έκθεσης καθορίζει τη σαφήνεια του σχεδίου του κυκλώματος. Τα προηγμένα μηχανήματα έκθεσης χρησιμοποιούν τεχνολογία άμεσης απεικόνισης λέιζερ, επιτρέποντας την παραγωγή πλάτη γραμμής και αποστάσεις μικρότερες από 10 μικρόμετρα, ικανοποιώντας τις απαιτήσεις σχεδιασμού των σημερινών FPC υψηλής πυκνότητας.

Ο ποιοτικός έλεγχος στο στάδιο της δευτερεύουσας επιμετάλλωσης χαλκού είναι ιδιαίτερα κρίσιμος. Εκτός από τον έλεγχο της περιοχής, το πάχος του στρώματος χαλκού, η ομοιομορφία και η κρυσταλλική δομή απαιτούν αυστηρή παρακολούθηση. Οι σύγχρονες γραμμές ηλεκτρολυτικής επιμετάλλωσης είναι συνήθως εξοπλισμένες με μετρητές πάχους ακτίνων Χ και ηλεκτροχημικούς αναλυτές για την παρακολούθηση της ποιότητας της επιμετάλλωσης σε πραγματικό χρόνο.

Αυτά τα πολυεπίπεδα μέτρα ποιοτικού ελέγχου διασφαλίζουν ότι το τελικό προϊόν ανταποκρίνεται στις αυστηρές απαιτήσεις διαφόρων τομέων, από ηλεκτρονικά είδη ευρείας κατανάλωσης έως ηλεκτρονικά αυτοκίνητα και ιατρικές συσκευές. Σε εφαρμογές αυτοκινήτων, τα FPC μπορεί να χρειαστεί να αντέχουν σε διακυμάνσεις θερμοκρασίας από -40°C έως 125°C. στα ιατροτεχνολογικά προϊόντα, πρέπει να διασφαλίζεται η μακροπρόθεσμη σταθερότητα και βιοσυμβατότητα.

Η διαδικασία επιμετάλλωσης με φλας είναι σαν την τέχνη του «σχεδιασμού» κυκλωμάτων σε ένα εύκαμπτο υπόστρωμα. κάθε βήμα ενσωματώνει την επιδίωξη των μηχανικών για μια ισορροπία μεταξύ ακρίβειας και ευελιξίας. Με την άνοδο των φορητών συσκευών, των ευέλικτων οθονών και των μικροϊατρικών συσκευών, οι διαδικασίες κατασκευής FPC θα συνεχίσουν να εξελίσσονται προς μεγαλύτερη ακρίβεια, ευελιξία και αξιοπιστία, καθιστώντας έναν αόρατο σύνδεσμο που συνδέει τον μελλοντικό ηλεκτρονικό κόσμο.
