Αναδιπλούμενος προσαρμογέας περιοχής μεντεσέ οθόνης άκαμπτο-flex PCB

Ο Προσαρμογέας Περιοχής Αναδιπλούμενης Οθόνης Rigid-flex PCB είναι ένας κρίσιμος φορέας διασύνδεσης που επιτρέπει υψηλή ενσωμάτωση, υψηλή αξιοπιστία και δυνατότητα αναδίπλωσης σε σύγχρονες μονάδες οθόνης smartphone. Χρησιμοποιώντας μια σύνθετη δομή όπου άκαμπτες περιοχές ασφαλίζουν εξαρτήματα και η εύκαμπτη περιοχή υφίσταται δυναμική κάμψη, εξασφαλίζει σταθερότητα κυκλώματος, ακεραιότητα σήματος και μηχανική αντοχή σε περιορισμένο χώρο. Είναι ένα βασικό τεχνολογικό εργαλείο για πιο λεπτές και ελαφρύτερες συσκευές.

Βασική δομή και χαρακτηριστικά:

Τρισδιάστατη δρομολόγηση: Το εύκαμπτο τμήμα μπορεί να διπλωθεί ή να λυγίσει σαν χαρτί, αξιοποιώντας πλήρως τον κατακόρυφο χώρο στο εσωτερικό του τηλεφώνου για να διπλώσει εξαρτήματα όπως το IC του προγράμματος οδήγησης στο πίσω μέρος της οθόνης, επιτρέποντας έτσι εξαιρετικά στενά πλαίσια ή ακόμη και σχέδια πλήρους οθόνης χωρίς πλαίσιο. Αυτό διευκολύνει τον εξαιρετικά λεπτό σχεδιασμό smartphone.

Η πλακέτα άκαμπτης ευκαμψίας που χρησιμοποιείται στις μονάδες οθόνης είναι ένα βασικό εξάρτημα που συνδέει το IC του προγράμματος οδήγησης οθόνης με την κύρια πλακέτα. Συνδυάζει την ευκαμψία των εύκαμπτων κυκλωμάτων με τη σταθερότητα των άκαμπτων πλακών, αποτελώντας τη βάση για την επίτευξη υψηλών αναλογιών οθόνης προς σώμα και λεπτών, ελαφριών σχεδίων.

Βασικά πλεονεκτήματα απόδοσης:

1. Μείωση πάχους: Εξαλείφει το πάχος των συνδετήρων και τα περιττά στρώματα κάλυψης άκαμπτων σανίδων, με αποτέλεσμα μια πιο λεπτή συνολική δομή σε σύγκριση με τις διακριτές λύσεις.

2. Ανώτερη ακεραιότητα σήματος: Χρησιμοποιεί τεχνικές καλωδίωσης υψηλής πυκνότητας (π.χ. δρομολόγηση διαφορικού ζεύγους) και υλικά χαμηλών διηλεκτρικών απωλειών για τη σταθερή μετάδοση ροών δεδομένων εικόνας υψηλής ταχύτητας (υποστηρίζοντας βίντεο 4K/8K), καταστέλλοντας αποτελεσματικά την εξασθένηση σήματος και την ηλεκτρομαγνητική μετάδοση δεδομένων χωρίς διαβιβάσεις, την εικόνα χαμηλής αστοχίας.

3. Ανοσία παρεμβολών: Σε σύγκριση με τα μακρά εύκαμπτα καλώδια, οι άκαμπτες πλακέτες συντομεύουν τις διαδρομές σήματος και μπορούν να απομονώσουν αποτελεσματικά τις ηλεκτρομαγνητικές παρεμβολές μέσω χάλκινων μεμβρανών έκχυσης ή θωράκισης.

4. Δομική ακεραιότητα: Οι διασυνδέσεις μεταξύ άκαμπτων και εύκαμπτων τμημάτων σχηματίζονται μέσω εσωτερικής χημικής εναπόθεσης και επιμετάλλωσης, αντί για συγκολλήσεις. Αυτό κάνει την αντίσταση κάμψης στη διασταύρωση πολύ ανώτερη από τις παραδοσιακές λύσεις "FPC + connector" ή "FPC συγκόλληση σε άκαμπτη σανίδα".

5. Υψηλή αντίσταση κραδασμών: Η ενσωματωμένη δομή ελαχιστοποιεί τον κίνδυνο αστοχίας της άρθρωσης συγκόλλησης, εξασφαλίζοντας σταθερή μετάδοση σήματος ακόμη και κατά τις πτώσεις ή τους κραδασμούς.

6. Υποστηρίζει Dynamic Bending: Στα πτυσσόμενα τηλέφωνα, μπορεί να αντέξει πάνω από 400.000 επαναλαμβανόμενες κάμψεις διατηρώντας παράλληλα την ηλεκτρική απόδοση.

Βασικές τεχνικές παράμετροι:

1. Δομικές παράμετροι:

Layer Count & Structure: Συνήθως 4-6 στρώσεις, χρησιμοποιώντας «άκαμπτο-flex» κατασκευή.

Πάχος: Ευέλικτη περιοχή συνήθως 0,1-0,2 mm για εξαιρετική λεπτότητα. άκαμπτο πάχος περιοχής σχεδιασμένο σύμφωνα με τις απαιτήσεις τοποθέτησης και δρομολόγησης εξαρτημάτων.

Ελάχιστη ακτίνα κάμψης: Μπορεί να είναι μικρότερη από 0,5 mm, κατάλληλη για στενούς χώρους κάμψης.

2. Ηλεκτρική απόδοση:

Πλάτος γραμμής/Χώρος: Έως 40μm - 50μm, ικανοποιώντας τις απαιτήσεις μετάδοσης σήματος υψηλής πυκνότητας.

Έλεγχος σύνθετης αντίστασης: Αυστηρός έλεγχος σύνθετης αντίστασης (π.χ. 100Ω ±10%) για διαφορικά σήματα υψηλής ταχύτητας (π.χ. MIPI DSI).

Εύρος ζώνης μετάδοσης: Υποστηρίζει μετάδοση δεδομένων υψηλής ταχύτητας πολλών Gbps ανά κανάλι, ικανοποιώντας τις απαιτήσεις προβολής υψηλής ανάλυσης και υψηλού ρυθμού καρέ.

3. Υλικά και αξιοπιστία:

Υπόστρωμα: Το εύκαμπτο τμήμα μπορεί να χρησιμοποιεί Πολυιμίδιο (PI) ή Υγρό Πολυμερές Υγρών Κρυστάλλων υψηλότερης απόδοσης (LCP), με το τελευταίο να προσφέρει πλεονεκτήματα σε εξαιρετικά λεπτότητα, χαμηλή απώλεια και αντοχή στην κάμψη.

Αντοχή κάμψης: Απαίτηση ζωής δυναμικής κάμψης >400.000 κύκλοι.

Θερμοκρασία λειτουργίας: -30°C έως +85°C, ικανοποιώντας τις αυστηρές απαιτήσεις περιβάλλοντος χρήσης των ηλεκτρονικών ειδών ευρείας κατανάλωσης.

Σενάρια εφαρμογής

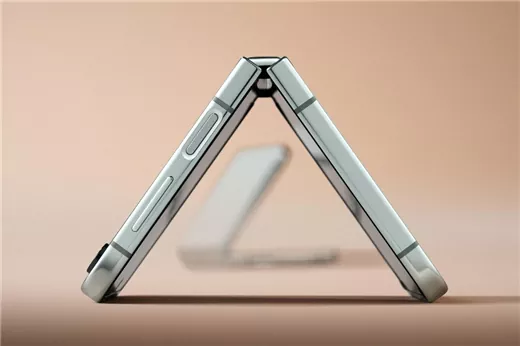

Αναδιπλούμενος προσαρμογέας περιοχής άρθρωσης οθόνης Το Rigid-flex PCB είναι η βασική λύση διασύνδεσης και υποστήριξης για σύγχρονα συστήματα οθόνης smartphone, που εξυπηρετούν κυρίως αναδιπλούμενες οθόνες τηλεφώνου υψηλής ποιότητας. Η εξαιρετική του αντοχή σε επαναλαμβανόμενες κάμψεις το καθιστά ιδανική επιλογή για τη σύνδεση πτυσσόμενων οθονών που διασχίζουν την περιοχή του μεντεσέ.

Η πρόταση αξίας μας

Ειδικευόμαστε στην παροχή κορυφαίων λύσεων πλακέτας άκαμπτης ευκαμψίας για διασύνδεση οθόνης στον τομέα των κινητών τηλεφώνων. Προσφέρουμε όχι μόνο τυποποιημένα προϊόντα υψηλής αξιοπιστίας, αλλά διαθέτουμε επίσης ισχυρές δυνατότητες σε συνεργατικό σχεδιασμό, βελτιστοποίηση προσομοίωσης και προσαρμοσμένη ανάπτυξη. Υποστηριζόμενοι από βαθιά τεχνογνωσία στην επεξεργασία κυκλωμάτων ακριβείας, την επιστήμη των υλικών, τη θερμική προσομοίωση και την ανάλυση ακεραιότητας σήματος, συνεργαζόμαστε στενά με πελάτες για να παρέχουμε υποστήριξη πλήρους διαδικασίας —από το concept design έως τη μαζική παραγωγή— προσαρμοσμένη σε συγκεκριμένα σχέδια αναγνωριστικών, αρχιτεκτονικές στοίβαξης και στόχους απόδοσης οθόνης. Δεσμευόμαστε να αξιοποιήσουμε την καινοτόμο μηχανική για να βοηθήσουμε τους πελάτες να ξεπεράσουν τα όρια του χώρου και της απόδοσης στα συστήματα οθόνης smartphone, δημιουργώντας σαφέστερες και πιο σταθερές οπτικές εμπειρίες, καθιστώντας σας τον αξιόπιστο βασικό συνεργάτη σας.

Επικοινωνήστε μαζί μας

Για περισσότερες λεπτομέρειες προϊόντος ή για να συζητήσετε ευκαιρίες συνεργασίας, επικοινωνήστε με:

Ding Rui (Terry Ding), Αντιπρόεδρος

Τηλ:+86-18750290300

E-mail:rding@hon-flex.com

Wang Yuhe (Rick Wang), Business Manager

Τηλ:+86-15959382432

E-mail:yhwang@hon-flex.com

Δικτυακός τόπος:https://www.hongflex.com
