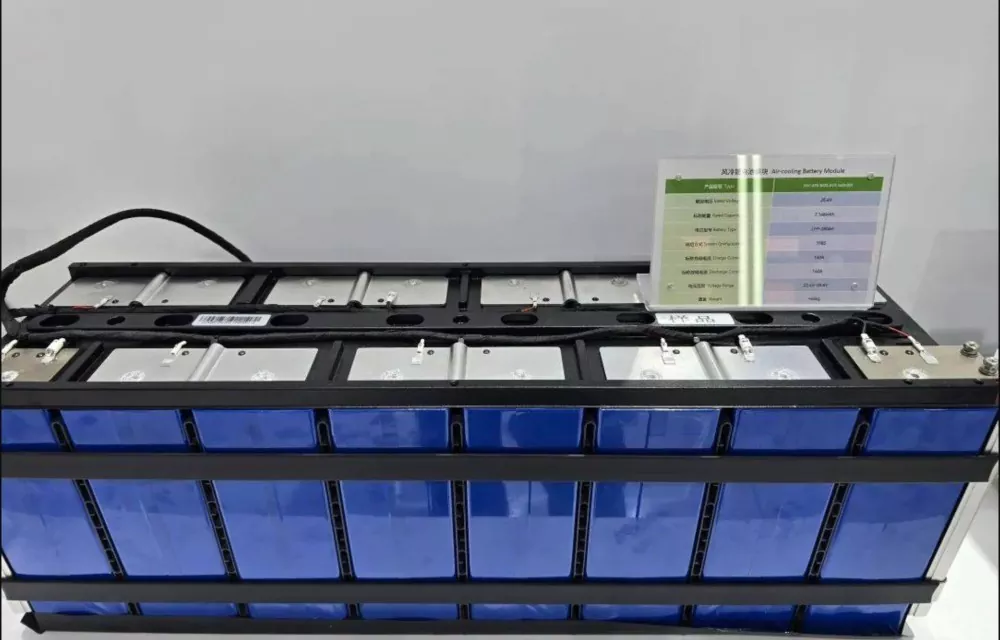

Καλώδιο CCS για πακέτα μπαταριών αποθήκευσης ενέργειας

Το Cable CCS για πακέτα μπαταριών αποθήκευσης ενέργειας είναι ένα εξάρτημα σύνδεσης και διαχείρισης μπαταριών που ενσωματώνει τις παραδοσιακές πλεξούδες καλωδίωσης (καλώδια, ακροδέκτες, βύσματα) με ζυγούς, πλαστικά δομικά μέρη, αισθητήρες θερμοκρασίας και άλλα στοιχεία σε μια ενιαία μονάδα. Σε αντίθεση με το CCS που βασίζεται στο Flexible Printed Circuit (FPC), διατηρεί την κλασική δομή πλεξούδας καλωδίων και αναβαθμίζει συστηματικά προηγουμένως διάσπαρτες και αποδιοργανωμένες πλεξούδες ανίχνευσης μέσω αρθρωτού και ενσωματωμένου σχεδιασμού. Ως «δομημένο νευρωνικό δίκτυο» του Συστήματος Διαχείρισης Μπαταριών (BMS), είναι υπεύθυνο για την αξιόπιστη συλλογή σημάτων τάσης και θερμοκρασίας από κάθε μεμονωμένη κυψέλη, χρησιμεύοντας ως κρίσιμη θεμελιώδης μονάδα για την παρακολούθηση της ασφάλειας της μπαταρίας, την αξιολόγηση κατάστασης και τη βελτιστοποίηση της απόδοσης σε σταθερά συστήματα αποθήκευσης ενέργειας.

Βασική Δομή και Χαρακτηριστικά

1. Αρθρωτός ολοκληρωμένος σχεδιασμός:

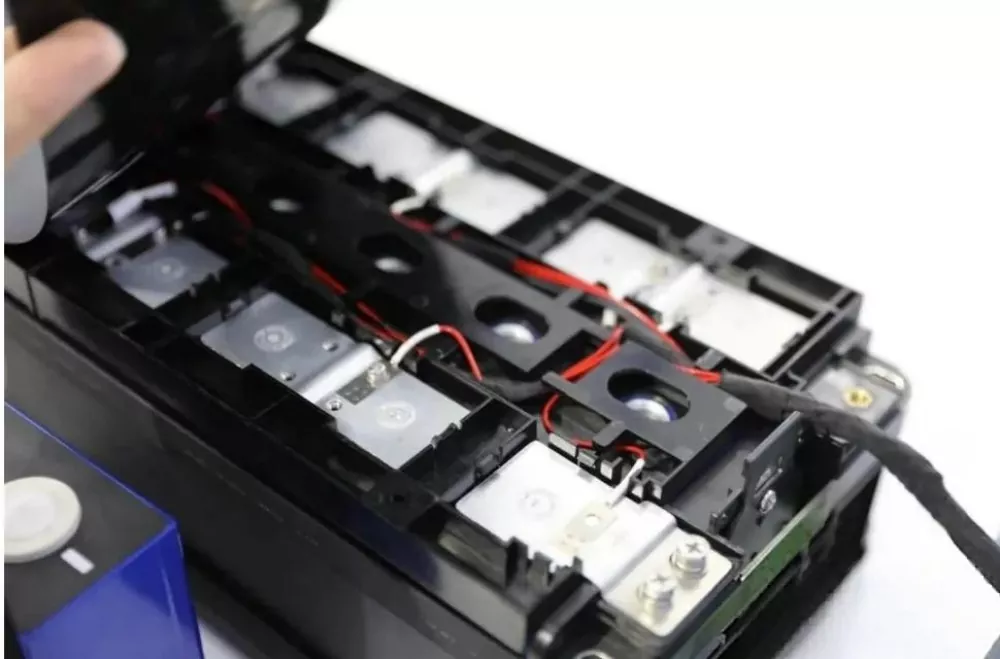

Διάσπαρτα ανεξάρτητα καλώδια δειγματοληψίας τάσης και καλώδια αισθητήρα θερμοκρασίας ενσωματώνονται σε τακτοποιημένα συγκροτήματα καλωδίωσης μέσω συνδέσμων και ακροδεκτών. Αυτά είναι προσυναρμολογημένα με ζυγούς χαλκού/αλουμινίου (που φέρουν σειρές/παράλληλες συνδέσεις κυψελών) και μονωτικά πλαστικά στηρίγματα (πλάκες απομόνωσης) για να σχηματίσουν μια πλήρη ενότητα. Αυτός ο σχεδιασμός μεταμορφώνει θεμελιωδώς τον παραδοσιακό τρόπο συναρμολόγησης «πρώτα τοποθέτηση διάσπαρτων καλωδίων και στη συνέχεια σύνδεση ακροδεκτών», δημιουργώντας τυποποιημένες λειτουργικές μονάδες προσαρμοσμένες για εγκαταστάσεις αποθήκευσης ενέργειας μεγάλης κλίμακας.

2. Σταθερή και αξιόπιστη αρχιτεκτονική σύνδεσης:

Οι συνδέσεις μεταξύ ράβδων διαύλου και ακροδεκτών κυψέλης συνήθως χρησιμοποιούν διαδικασίες υψηλής αξιοπιστίας, όπως η συγκόλληση με λέιζερ.

Οι ηλεκτρικές συνδέσεις μεταξύ της πλεξούδας καλωδίου και των σημείων ανίχνευσης στις ράβδους διαύλου επιτυγχάνονται μέσω πτύχωσης, συγκόλλησης ή ενσωμάτωσης στους συνδέσμους, διασφαλίζοντας μια στιβαρή δομή και αποφεύγοντας τον κίνδυνο χαλάρωσης μεμονωμένων καλωδίων.

3. Προσαρμοστικότητα στον Αυτοματισμό:

Ενώ τα παραδοσιακά διάσπαρτα καλώδια βασίζονται στη χειροκίνητη συναρμολόγηση, αφού ενσωματωθούν σε μια μονάδα CCS, το κανονικό σχήμα και οι καθορισμένες διεπαφές τους επιτρέπουν την προσαρμογή σε υψηλότερους βαθμούς αυτοματοποιημένων διαδικασιών συναρμολόγησης, όπως η ρομποτική τοποθέτηση και εγκατάσταση - ζωτικής σημασίας για την παραγωγή αποθήκευσης ενέργειας μεγάλου όγκου.

4. Ευελιξία σε τεχνικά μονοπάτια:

Το Cable CCS είναι ένας σημαντικός κλάδος στην ανάπτυξη της τεχνολογίας CCS. Με βάση τις απαιτήσεις σχεδιασμού, μπορεί επίσης να συνδυαστεί με άλλα τεχνικά μονοπάτια όπως FPC ή PCBA (Printed Circuit Board Assembly) για να δημιουργήσει υβριδικές ολοκληρωμένες λύσεις, όπως "Cable + Isolating Plate" ή "FPC + Vacuum Forming / Cable", που καλύπτουν διαφορετικές απαιτήσεις κόστους, απόδοσης και χωρικών απαιτήσεων για διαφορετικές εφαρμογές αποθήκευσης ενέργειας.

Φόντα

1. Υψηλή απόδοση παραγωγής και συναρμολόγησης: Η ενσωμάτωση δεκάδων ή εκατοντάδων διάσπαρτων σημείων συναρμολόγησης στην εγκατάσταση μερικών αρθρωτών εξαρτημάτων απλοποιεί σημαντικά τη διαδικασία παραγωγής για μεγάλα πακέτα μπαταριών αποθήκευσης ενέργειας.

2. Αξιοπιστία σύνδεσης και σταθερή ποιότητα: Η συγκόλληση πυρήνα και οι συνδέσεις εντός της μονάδας ολοκληρώνονται πριν από την τελική συναρμολόγηση, μειώνοντας τις πολύπλοκες λειτουργίες μέσα στη μπαταρία και μειώνοντας τη συνολική ταχύτητα επανεπεξεργασίας του πακέτου που προκαλείται από κακή επιτόπια συγκόλληση ή συναρμολόγηση. Η τυποποιημένη παραγωγή διασφαλίζει τη συνέπεια του προϊόντος σε εφαρμογές μεγάλου όγκου.

3. Τακτοποιημένη δομή και βελτιστοποίηση χώρου: Ο ολοκληρωμένος σχεδιασμός αντιμετωπίζει ζητήματα όπως η ακατάστατη δρομολόγηση των παραδοσιακών ιμάντων και οι πιθανές παρεμβολές/φθορές με άλλα εξαρτήματα. Τα καλώδια είναι καλά στερεωμένα μέσα σε πλαστικά στηρίγματα, αποσαφηνίζοντας τη διάταξη και βελτιώνοντας τη χρήση του εσωτερικού χώρου συσκευασίας και την ευκολία συντήρησης - κρίσιμης σημασίας για συστήματα αποθήκευσης ενέργειας μεγάλης κλίμακας που απαιτούν περιοδική συντήρηση.

4. Κόστος και ωριμότητα αλυσίδας εφοδιασμού: Βάσει καθιερωμένων διαδικασιών καλωδίωσης αυτοκινητοβιομηχανίας και βιομηχανίας, η αλυσίδα εφοδιασμού είναι ώριμη και το κόστος των πρώτων υλών είναι σχετικά διαφανές. Για έργα αποθήκευσης ενέργειας που δίνουν προτεραιότητα στην τραπεζικότητα και την αποδεδειγμένη τεχνολογία, αυτό αντιπροσωπεύει μια ισχυρή και χαμηλού κινδύνου επιλογή σε σύγκριση με νεότερες προσεγγίσεις που βασίζονται σε FPC.

5. Ενισχυμένη προστασία και ασφάλεια: Τα αρθρωτά πλαστικά δομικά μέρη παρέχουν ενιαία μονωτική προστασία και μηχανική στερέωση για καλώδια και σημεία σύνδεσης, βελτιώνοντας την αντοχή σε κραδασμούς και κρούσεις και διευκολύνοντας τη συμμόρφωση με αυστηρές απαιτήσεις ασφαλείας όπως επιβράδυνση φλόγας (UL94 V-0) και απομόνωση υψηλής τάσης.

Εφαρμογές

Αυτό το προϊόν αντιπροσωπεύει μια αποδεδειγμένη, αξιόπιστη διαδρομή αναβάθμισης από την παραδοσιακή διάσπαρτη καλωδίωση σε ολοκληρωμένες λύσεις σε πακέτα μπαταριών αποθήκευσης ενέργειας, που εφαρμόζονται κυρίως σε:

1. Συστήματα αποθήκευσης ενέργειας Utility-Scale: Για μεγάλες εγκαταστάσεις μπαταριών που απαιτούν στιβαρές, επισκευάσιμες συνδέσεις με αποδεδειγμένη μακροπρόθεσμη αξιοπιστία.

2. Εμπορική και Βιομηχανική (C&I) Αποθήκευση Ενέργειας: Όπου η οικονομική αποδοτικότητα και η ευκολία συντήρησης έχουν προτεραιότητα μαζί με την αξιόπιστη απόδοση.

3. Ερμάρια αποθήκευσης ενέργειας κατοικιών: Εφαρμογές που επωφελούνται από την απλοποιημένη εγκατάσταση και τις επιτόπιες συνδέσεις.

Η αποστολή μας

Κατανοούμε βαθιά τις προκλήσεις εξισορρόπησης μεταξύ αποδοτικότητας, αξιοπιστίας και κόστους στη βιομηχανία αποθήκευσης ενέργειας. Η λύση μας Cable CCS, που βασίζεται σε ώριμη τεχνολογία βιομηχανικής πλεξούδας καλωδίωσης και βελτιωμένη μέσω αρθρωτής ενσωμάτωσης, προσφέρει μια ισχυρή και αποδεδειγμένη διαδρομή προϊόντων για εφαρμογές αποθήκευσης ενέργειας. Δεν προμηθεύουμε μόνο μονάδες υψηλής ποιότητας που συμμορφώνονται με τα σχετικά βιομηχανικά πρότυπα, αλλά διαθέτουμε επίσης εις βάθος δυνατότητες σέρβις που περιλαμβάνουν δομικό σχεδιασμό, μηχανική καλωδίωσης, ενσωμάτωση αυτοματοποιημένης συναρμολόγησης και ολοκληρωμένη δοκιμή και επικύρωση. Δεσμευόμαστε να βοηθήσουμε τους πελάτες να μετατρέψουν πολύπλοκες διαδικασίες συναρμολόγησης καλωδίων με ένταση εργασίας σε απλοποιημένες, αξιόπιστες αρθρωτές εγκαταστάσεις—ενισχύοντας σημαντικά την απόδοση παραγωγής και τη μακροπρόθεσμη αξιοπιστία του συστήματος. Με τη βαθιά εμπειρία μας σε εφαρμογές αποθήκευσης ενέργειας τόσο σε αυτοκίνητα όσο και σε σταθερές, είμαστε ο αξιόπιστος συνεργάτης σας για το σχεδιασμό και την κατασκευή πακέτων μπαταριών, είτε για πιλοτικά έργα είτε για εφαρμογές σε κλίμακα gigawatt.

Συχνές ερωτήσεις

1. Ποια είναι τα πλεονεκτήματα των λύσεων Chengshi Cable CCS;

Το Chengshi Cable CCS προσφέρει ευέλικτο αρθρωτό σχεδιασμό, υψηλή αγωγιμότητα, αξιόπιστη μόνωση και οικονομική κατασκευή, εξασφαλίζοντας σταθερή απόδοση και εύκολη εγκατάσταση για εφαρμογές ESS.

2. Μπορείτε να παρέχετε προσαρμοσμένες λύσεις CCS Cable;

Ναι, ως κατασκευαστής και προμηθευτής στην Κίνα, η Chengshi παρέχει πλήρως προσαρμοσμένα σχέδια CCS καλωδίων με βάση τις απαιτήσεις τάσης, ρεύματος, διάταξης και έργου.

3. Ποια υλικά χρησιμοποιούνται στα καλωδιακά συστήματα CCS σας;

Χρησιμοποιούμε αγωγούς από χαλκό ή αλουμίνιο υψηλής ποιότητας, μονωτικά υλικά ακριβείας και ανθεκτικές επιστρώσεις για να εξασφαλίσουμε ασφάλεια, αγωγιμότητα και μεγάλη διάρκεια ζωής.

4. Ποιες εφαρμογές είναι κατάλληλες για Cable CCS;

Οι λύσεις μας Cable CCS χρησιμοποιούνται ευρέως σε συστήματα αποθήκευσης ενέργειας (ESS), πακέτα μπαταριών λιθίου, αποθήκευση ανανεώσιμης ενέργειας και βιομηχανικά συστήματα ισχύος.

5. Πώς διασφαλίζετε την ποιότητα των προϊόντων;

Το Chengshi ακολουθεί αυστηρές διαδικασίες ποιοτικού ελέγχου, συμπεριλαμβανομένων των ηλεκτρικών δοκιμών, της επαλήθευσης μόνωσης και των δοκιμών ανθεκτικότητας για να πληροί τα διεθνή πρότυπα.

6. Ποια είναι η παραγωγική σας ικανότητα και ο χρόνος παράδοσης;

Με ώριμες διαδικασίες παραγωγής και επεκτάσιμες γραμμές παραγωγής, διασφαλίζουμε σταθερή προμήθεια και γρήγορη παράδοση για παραγγελίες χύδην.
