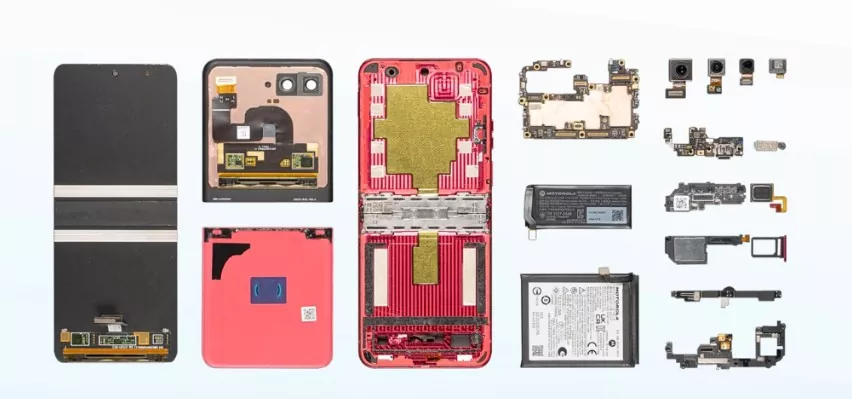

Μικρόφωνο κινητού τηλεφώνου FPC

Το μικρόφωνο κινητού τηλεφώνου FPC είναι ένα εξειδικευμένο ευέλικτο τυπωμένο κύκλωμα σχεδιασμένο για τη σύνδεση μικροφώνων MEMS (Micro-Electro-Mechanical Systems) ή εξαρτημάτων ECM (Electret Condenser Microphone) στην κεντρική πλακέτα των σύγχρονων smartphone. Καθώς τα smartphone εξελίσσονται προς υψηλότερη ενσωμάτωση και λεπτότερα προφίλ, με πολλαπλά μικρόφωνα που αναπτύσσονται για ακύρωση θορύβου και στερεοφωνική εγγραφή, το μικρόφωνο FPC έχει γίνει ένα κρίσιμο στοιχείο που εξασφαλίζει αξιόπιστη μετάδοση σήματος ήχου. Συνδυάζει ακουστικό σχεδιασμό ακριβείας με τεχνολογία ευέλικτου κυκλώματος για να επιτρέψει την καθαρή λήψη φωνής, την ενεργή ακύρωση θορύβου και την καθηλωτική εγγραφή ήχου σε περιβάλλοντα περιορισμένου χώρου.

Τι είναι ένα FPC μικροφώνου κινητού τηλεφώνου;

Ένα μικρόφωνο κινητού τηλεφώνου FPC είναι μια ευέλικτη πλακέτα κυκλώματος που συνδέει το μικρόφωνο MEMS με τη μητρική πλακέτα smartphone. Μεταδίδει αναλογικά ή ψηφιακά σήματα ήχου ενώ διατηρεί την ακεραιότητα του σήματος σε στενούς εσωτερικούς χώρους.

• Συνδέει το μικρόφωνο με το PCB με ασφάλεια
• Εξασφαλίζει σταθερή μετάδοση σήματος ήχου
• Υποστηρίζει εξαιρετικά λεπτές και συμπαγείς δομές συσκευών
• Προσαρμόζεται σε πολύπλοκες εσωτερικές διατάξεις μέσω ευέλικτης δρομολόγησης

Βασική δομή και χαρακτηριστικά:

1. Σχεδίαση Ακριβείας Ακουστικού Διαφράγματος:  Το FPC διαθέτει οπές εισόδου ήχου με ακρίβεια σχεδιασμένες που ευθυγραμμίζονται με την ακουστική διαδρομή του μικροφώνου. Η διάμετρος του διαφράγματος κυμαίνεται συνήθως από 0,3 mm έως 0,6 mm, βελτιστοποιημένη για ισορροπημένη λήψη ήχου και μηχανική προστασία. Τα χαρακτηριστικά της οπής έχουν σχεδιαστεί ως NPTH (Μη επιμεταλλωμένη τρύπα) με προσεκτική εξέταση της ακουστικής στοίβαξης—διάμετρος ανοίγματος πλαισίου > διάμετρος ανοίγματος στρώματος στεγανοποίησης > διάμετρος ανοίγματος FPC—για να διασφαλιστεί η ομαλή μετάδοση του ήχου.

2. Βελτιστοποιημένη διάταξη για μικρόφωνα MEMS:  Για εφαρμογές μικροφώνου σιλικόνης (SiMic), η διάταξη FPC ενσωματώνει κρίσιμα ζητήματα σχεδιασμού, συμπεριλαμβανομένης της τοποθέτησης χάλκινου εδάφους γύρω από την οπή εισόδου ήχου (διατηρώντας απόσταση 0,2 mm από την άκρη της οπής) και τα ανοίγματα μάσκας δακτυλιοειδούς συγκόλλησης και μάσκας μικροφώνου χωρίς περιορισμούς γύρω από την είσοδο γείωσης.

3. Θωράκιση EMI και ακεραιότητα σήματος:  Δεδομένου ότι τα FPC μπορούν να λειτουργήσουν ως κεραίες που εκπέμπουν θόρυβο από κυκλώματα ζώνης βάσης, τα FPC μικροφώνου μας ενσωματώνουν προηγμένες τεχνικές θωράκισης . Ο σχεδιασμός λαμβάνει υπόψη την αναλογική και ψηφιακή απομόνωση εδάφους για τη βελτίωση της σταθερότητας του συστήματος και την πρόληψη παρεμβολών ραδιοσυχνοτήτων που θα μπορούσαν να υποβαθμίσουν την ποιότητα του ήχου.

4. Ενίσχυση ενισχυτικού από ανοξείδωτο χάλυβα:  Ένα ενισχυτικό από ανοξείδωτο χάλυβα σχεδιάζεται συνήθως στο πίσω μέρος της περιοχής στήριξης του μικροφώνου, παρέχοντας διπλές λειτουργίες: μηχανική υποστήριξη για το εξάρτημα μικροφώνου και αποτελεσματική απαγωγή θερμότητας για τον αισθητήρα MEMS και το τσιπ ASIC.

5. Ανεξάρτητα ακουστικά κανάλια:  Κάθε μικρόφωνο σε μια συστοιχία έχει σχεδιαστεί με εντελώς ανεξάρτητες οπές εισόδου ήχου για την αποφυγή επιπτώσεων απόκρυψης, διασφαλίζοντας ότι τα άμεσα ηχητικά κύματα φτάνουν εξίσου σε κάθε μικρόφωνο για βέλτιστη απόδοση δέσμης και ακύρωσης θορύβου.

Βασικές Λειτουργίες

• Μετάδοση ηχητικού σήματος:Εξασφαλίζει καθαρή και σταθερή λήψη φωνής
• Υποστήριξη μείωσης θορύβου:Ελαχιστοποιεί τις παρεμβολές σήματος για καλύτερη ποιότητα κλήσης
• Βελτιστοποίηση χώρου:Επιτρέπει τη συμπαγή εσωτερική σχεδίαση smartphone
• Ευέλικτη ενσωμάτωση:Ταιριάζει σε σύνθετες διατάξεις σε σύγχρονες κινητές συσκευές

Βασικά πλεονεκτήματα απόδοσης:

1.  Ανώτερη ακεραιότητα ηχητικού σήματος:  Με έλεγχο σύνθετης αντίστασης ακριβείας και ελαχιστοποιημένο μήκος διαδρομής σήματος, τα FPC του μικροφώνου μας διασφαλίζουν καθαρή, χαμηλού θορύβου μετάδοση σημάτων ήχου από το μικρόφωνο στον επεξεργαστή εφαρμογής, διατηρώντας την καθαρότητα της φωνής και την πιστότητα εγγραφής.

2.  Βελτιωμένη ασυλία θορύβου:  Μέσω προσεκτικού σχεδιασμού επιπέδου εδάφους και προαιρετικών μεμβρανών θωράκισης EMI, τα FPC μας απομονώνουν αποτελεσματικά τα σήματα μικροφώνου από παρεμβολές που δημιουργούνται από κυκλώματα ραδιοσυχνοτήτων, προγράμματα οδήγησης οθόνης και IC διαχείρισης ενέργειας, εξαλείφοντας τον ηχητικό θόρυβο στις φωνητικές κλήσεις και τις εγγραφές .

3.  Υποστήριξη για συστοιχίες πολλαπλών μικροφώνων:  Σχεδιασμένα για να φιλοξενούν 2-4 διαμορφώσεις μικροφώνων που είναι κοινές στα σύγχρονα smartphone, τα FPC μας επιτρέπουν την τοποθέτηση πρωτεύοντος μικροφώνου για λήψη φωνής, δευτερεύοντα μικρόφωνα για ακύρωση θορύβου περιβάλλοντος και πρόσθετα μικρόφωνα για στερεοφωνική εγγραφή βίντεο και λήψη κατευθυντικού ήχου .

4.  Εξαιρετική λεπτότητα και ευελιξία:  Το πάχος του εύκαμπτου τμήματος μπορεί να ελεγχθεί σε 0,1 mm, επιτρέποντας στο FPC να περνάει μέσα από στενούς χώρους και να διπλώνει σε συμπαγείς όγκους, επιτρέποντας την τοποθέτηση του μικροφώνου σε βέλτιστες ακουστικές θέσεις ανεξάρτητα από μηχανικούς περιορισμούς.

5.  Υψηλή αξιοπιστία και ανθεκτικότητα:  Οι διαδικασίες κατασκευής μας εξασφαλίζουν καθαρές οπές εισόδου ήχου χωρίς γρέζια χωρίς μόλυνση από κόλλα που θα μπορούσαν να εμποδίσουν την ακουστική διαδρομή και να καταστήσουν το μικρόφωνο μη λειτουργικό. Το FPC αντέχει τις μηχανικές καταπονήσεις της καθημερινής χρήσης και διατηρεί την ηλεκτρική απόδοση καθ' όλη τη διάρκεια ζωής της συσκευής.

Βασικές τεχνικές παράμετροι:

1.  Δομικές παράμετροι:

  - Αριθμός στρώσεων: 1-2 στρώσεις (μονόπλευρη ή διπλής όψης)

  - Πάχος FPC: 0,08mm - 0,12mm (εύκαμπτη περιοχή); 0,2mm - 0,3mm (με ενισχυτικό)

  - Ελάχιστη ακτίνα κάμψης: < 0,5 mm

  - Διάμετρος οπής εισόδου ήχου: 0,3 mm - 0,6 mm (βελτιστοποιημένη για ακουστική απόδοση)

  - Υλικό ενισχυτικού: Ανοξείδωτος χάλυβας (συνήθως πάχος 0,15 mm - 0,2 mm)

2.  Παράμετροι ακουστικής σχεδίασης:

  - Σχεδιασμός διαφράγματος: NPTH με ελεγχόμενες ανοχές

  - Απόσταση από το έδαφος: 0,2 mm τουλάχιστον από την άκρη της οπής ήχου

  - Άνοιγμα μάσκας συγκόλλησης: Δακτυλιοειδές άνοιγμα γύρω από την είσοδο μικροφώνου για γείωση

  - Ευθυγράμμιση μικροφώνου προς τρύπα: ακρίβεια ±0,05 mm

3.  Ηλεκτρική απόδοση:

  - Πλάτος γραμμής/Χώρος: 50μm - 75μm

  - Έλεγχος σύνθετης αντίστασης: Προαιρετικό για διεπαφές ψηφιακών μικροφώνων υψηλής ταχύτητας

  - Τρέχουσα χωρητικότητα: Συμβατό με τις απαιτήσεις μικροφώνου MEMS (<150μA ανά μικρόφωνο)

4.  Υλικά και αξιοπιστία:

  - Υλικό βάσης: Πολυιμίδιο (PI) ή LCP υψηλής απόδοσης για βελτιωμένη ευελιξία

  - Θερμοκρασία λειτουργίας: -30°C έως +85°C

  - Δοκιμή αξιοπιστίας: Θερμικό σοκ, ελαστική αντοχή, συμβατότητα επαναροής συγκόλλησης (υποστηρίζει επαναροή χωρίς μόλυβδο έως 260°C για μικρόφωνα MEMS)

Σενάρια εφαρμογής

Αυτό το προϊόν χρησιμεύει ως η βασική λύση διασύνδεσης για συστήματα ήχου smartphone, υποστηρίζοντας κυρίως:

-  Κύρια μικρόφωνα φωνητικών κλήσεων:  Βρίσκονται στο κάτω μέρος του τηλεφώνου για καθαρή λήψη φωνής κατά τη διάρκεια των κλήσεων

-  Δευτερεύοντα μικρόφωνα ακύρωσης θορύβου:  Τυπικά τοποθετημένα στο επάνω ή στο πίσω μέρος του τηλεφώνου για την καταγραφή του θορύβου περιβάλλοντος για αλγόριθμους ενεργούς ακύρωσης θορύβου

-  Συστοιχίες στερεοφωνικής εγγραφής:  Πολλαπλά μικρόφωνα τοποθετημένα στρατηγικά για εγγραφή βίντεο με λήψη χωρικού ήχου

-  Εφαρμογές αναδιπλούμενου τηλεφώνου:  Εύκαμπτος σχεδιασμός που επιτρέπει την κάμψη στις περιοχές μεντεσέδων, διατηρώντας παράλληλα αξιόπιστες συνδέσεις μικροφώνου

Η πρόταση αξίας μας

Ειδικευόμαστε στην παροχή κορυφαίων λύσεων FPC για εφαρμογές μικροφώνων smartphone. Προσφέρουμε όχι μόνο τυποποιημένα προϊόντα υψηλής αξιοπιστίας, αλλά διαθέτουμε επίσης ισχυρές δυνατότητες σε συνεργατικό σχεδιασμό, βελτιστοποίηση προσομοίωσης και προσαρμοσμένη ανάπτυξη. Υποστηριζόμενοι από βαθιά τεχνογνωσία στην επεξεργασία κυκλωμάτων ακριβείας, τη σχεδίαση ακουστικών διαφραγμάτων, την επιστήμη των υλικών και την ανάλυση ακεραιότητας σήματος, συνεργαζόμαστε στενά με πελάτες για να παρέχουμε υποστήριξη πλήρους διεργασίας—από το concept design έως τη μαζική παραγωγή— προσαρμοσμένη σε συγκεκριμένους ακουστικούς στόχους, μηχανικούς περιορισμούς και απαιτήσεις απόδοσης. Δεσμευόμαστε να αξιοποιήσουμε την καινοτόμο μηχανική για να βοηθήσουμε τους πελάτες να ξεπεράσουν τα όρια της απόδοσης ήχου για κινητά, παρέχοντας σαφέστερες φωνητικές κλήσεις, πιο αποτελεσματική ακύρωση θορύβου και καθηλωτικές εμπειρίες εγγραφής. Είμαστε ο αξιόπιστος συνεργάτης βασικών στοιχείων σας.

Γιατί να επιλέξετε το Honflex ως προμηθευτή FPC;

• ΚύριοςΕργοστάσιο FPC της Κίναςμε ισχυρή ικανότητα Ε&Α
• Σύστημα παραγωγής με πιστοποίηση ISO που εξασφαλίζει σταθερή ποιότητα
• Βαθιά συνεργασία με παγκόσμιες μάρκες ηλεκτρονικών
• Γρήγορη απόκριση και τεχνική υποστήριξη για προσαρμοσμένα έργα

FAQ

1. Τι κάνει ένα μικρόφωνο κινητού τηλεφώνου FPC;

Συνδέει τη μονάδα μικροφώνου με τη μητρική πλακέτα και μεταδίδει ηχητικά σήματα με υψηλή σταθερότητα και χαμηλές παρεμβολές.

2. Μπορεί το Honflex να προσαρμόσει τα σχέδια FPC μικροφώνου;

Ναι, ως επαγγελματίας κατασκευαστής στην Κίνα, η Honflex παρέχει πλήρως προσαρμοσμένες λύσεις FPC με βάση τη δομή και τις απαιτήσεις της συσκευής σας.

3. Ποια υλικά χρησιμοποιούνται στο FPC;

Υλικά πολυιμιδίου υψηλής ποιότητας χρησιμοποιούνται για ευελιξία, ανθεκτικότητα και αντοχή στη θερμότητα.

4. Είναι διαθέσιμη θωράκιση EMI;

Ναι, μπορεί να προστεθεί προαιρετική θωράκιση EMI για τη βελτίωση της αντοχής στο θόρυβο και της ποιότητας του ήχου.

5. Ποιες βιομηχανίες χρησιμοποιούν αυτό το προϊόν;

Κυρίως ηλεκτρονικά είδη ευρείας κατανάλωσης όπως smartphone, αλλά και φορητές συσκευές και έξυπνο υλικό.

6. Ποιο είναι το ελάχιστο πάχος;

Η εύκαμπτη περιοχή μπορεί να είναι τόσο λεπτή όσο 0,08 mm, υποστηρίζοντας εξαιρετικά λεπτά σχέδια συσκευών.

7. Υποστηρίζει η Honflex τη μαζική παραγωγή;

Ναι, με προηγμένες γραμμές παραγωγής, η Honflex υποστηρίζει παραγωγή μεγάλης κλίμακας με σταθερή ποιότητα.

8. Πώς βελτιώνει την απόδοση του τηλεφώνου αυτό το προϊόν;

Βελτιώνει τη σαφήνεια του ήχου, μειώνει τις παρεμβολές και επιτρέπει πιο συμπαγείς εσωτερικές διατάξεις.

Αν αναζητάτε έναν αξιόπιστο κατασκευαστή FPC μικροφώνου κινητού τηλεφώνου στην Κίνα, η Honflex είναι ο αξιόπιστος συνεργάτης σας για υψηλής ποιότητας, προσαρμοσμένες λύσεις.
