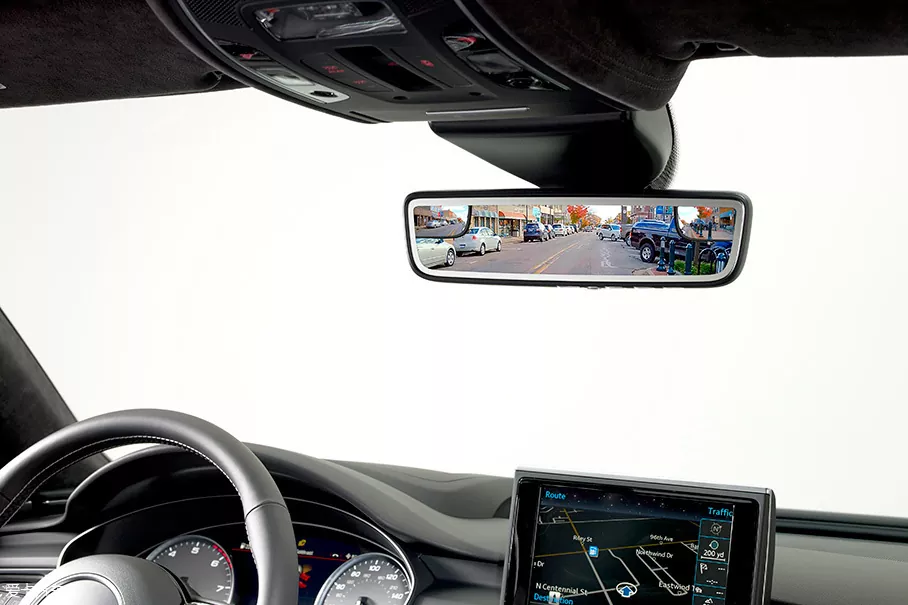

Καθρέπτης οπισθοπορείας αυτοκινήτου FPC

Το FPC είναι μια βασική τμηματοποιημένη κατηγορία εύκαμπτων τυπωμένων κυκλωμάτων, που χρησιμοποιείται ειδικά για μετάδοση σήματος και σύνδεση συστημάτων καθρεφτών αυτοκινήτου και είναι το «κέντρο νευρώνων» μεταξύ του καθρέφτη οπισθοπορείας και των βασικών εξαρτημάτων όπως ηλεκτρονική μονάδα ελέγχου αυτοκινήτου (ECU), σύστημα τροφοδοσίας, αισθητήρες (όπως αισθητήρες γωνίας και ρυθμιζόμενοι αισθητήρες φωτός). Σε σύγκριση με τις παραδοσιακές άκαμπτες πλακέτες τυπωμένου κυκλώματος (PCB), ο καθρέφτης οπισθοπορείας αυτοκινήτου FPC έχει τα βασικά πλεονεκτήματα της κάμψης, της αναδίπλωσης, της λεπτότητας, του μικρού βάρους και της πυκνής καλωδίωσης, η οποία μπορεί να προσαρμοστεί με ακρίβεια στον στενό και ειδικού σχήματος χώρο εγκατάστασης μέσα στον καθρέφτη του αυτοκινήτου, την ευελιξία του καθρέφτη προσαρμογής της οπίσθιας ερπύστριας και της κίνησης. εξαρτήματα, εξοικονομούν αποτελεσματικά τον εσωτερικό χώρο, απλοποιούν τη διαδικασία συναρμολόγησης του καθρέφτη, βελτιώνουν την απόδοση παραγωγής και μειώνουν το συνολικό βάρος του καθρέφτη, βοηθώντας τα αυτοκίνητα να εξοικονομούν ενέργεια και να μειώνουν την κατανάλωση.

Ως μία από τις πρώτες εταιρείες στην Κίνα που σχεδίασε τη βιομηχανία ευέλικτων ηλεκτρονικών, η Honflex Electronics έχει γίνει βασικός προμηθευτής στον τομέα του FPC καθρεφτών οπισθοπορείας αυτοκινήτων, εξυπηρετώντας πολλές εγχώριες και ξένες αυτοκινητοβιομηχανίες και προμηθευτές ηλεκτρονικών αυτοκινήτων Tier1, βασιζόμενοι σε σχεδόν 20 χρόνια εμπειρίας στην έρευνα και ανάπτυξη της FPC και στην παραγωγή. Τα προϊόντα FPC καθρέφτη οπισθοπορείας αυτοκινήτου της εταιρείας καλύπτουν διάφορους τύπους, όπως σανίδες μονής όψης, σανίδες διπλής όψης, σανίδες πολλαπλών στρώσεων και σανίδες άκαμπτης ευκαμψίας. Σύμφωνα με το σχέδιο σχεδίασης καθρεφτών οπισθοπορείας και τις λειτουργικές απαιτήσεις του πελάτη, μπορεί να προσαρμόσει προϊόντα διαφορετικών προδιαγραφών και επιδόσεων, προσαρμόζοντας πλήρως τις ανάγκες διαφόρων καθρεπτών οχημάτων καυσίμου και οχημάτων νέας ενέργειας (καθαρά ηλεκτρικά, υβριδικά), καλύπτοντας βασικά, μεσαίας κατηγορίας, υψηλών προδιαγραφών και άλλα μοντέλα πλήρους σεναρίου, προμηθεύοντας την ευέλικτη λύση κυκλώματος. στεγανοποίηση, μαζική παραγωγή έως εξυπηρέτηση μετά την πώληση.

Βασικά Δομικά Χαρακτηριστικά

Με βάση το περιβάλλον εγκατάστασης και τις λειτουργικές απαιτήσεις των καθρεπτών αυτοκινήτου (ανάγκη να αντέχουν συχνή περιστροφή, εναλλασσόμενες υψηλές και χαμηλές θερμοκρασίες σε εξωτερικούς χώρους, διάβρωση ανέμου, βροχής και άμμου για μεγάλο χρονικό διάστημα και εξαιρετικά υψηλές απαιτήσεις για ακρίβεια μετάδοσης σήματος και μηχανική σταθερότητα), η Honflex Electronics έχει βελτιστοποιήσει τα προϊόντα αυτοκινήτου λαμβάνοντας υπόψη τη βελτιστοποιημένη σχεδίαση των κατόπτρων οπισθοπορείας F. ευελιξία, αξιοπιστία και σταθερότητα σήματος. Όλα τα δομικά σχέδια έχουν επαληθευτεί επανειλημμένα από το εργαστήριο της Honflex Electronics για προσαρμογή σε σενάρια μακροχρόνιας χρήσης επί του οχήματος. Τα βασικά δομικά χαρακτηριστικά είναι τα εξής:

1. Επιλογή υποστρώματος: Εύκαμπτο υπόστρωμα υψηλής ποιότητας, ισορροπία ευελιξίας και αντοχής

Το υπόστρωμα πυρήνα του προϊόντος υιοθετεί εισαγόμενο ή εγχώριο υπόστρωμα πολυιμιδίου υψηλής ποιότητας (PI) με εύρος πάχους 0,025mm-0,1mm. Σε σύγκριση με τα συνηθισμένα υποστρώματα PI, έχει καλύτερη ευελιξία, αντοχή στη θερμότητα, μηχανική αντοχή και απόδοση μόνωσης. Το ίδιο το υπόστρωμα PI έχει καλή αντοχή στη χημική διάβρωση και στις καιρικές συνθήκες, που μπορεί να αντισταθεί αποτελεσματικά στη διάβρωση βρόχινου νερού, άμμου και σκόνης, λεκέδων λαδιού, υπεριωδών ακτίνων κ.λπ. στο εξωτερικό περιβάλλον του σκάφους, αποφεύγοντας τη γήρανση του υποστρώματος, την ευθραυστότητα και το ράγισμα. Οι χρόνοι κάμψης του μπορεί να φτάσουν περισσότερες από 100.000 φορές και η ελάχιστη ακτίνα κάμψης μπορεί να φτάσει τα 0,5 mm, γεγονός που μπορεί να προσαρμοστεί ευέλικτα στις συχνές ανάγκες κάμψης των περιστρεφόμενων εξαρτημάτων του καθρέφτη και δεν θα προκαλέσει θραύση του υποστρώματος ή διακοπή σήματος λόγω μακροχρόνιας επαναλαμβανόμενης περιστροφής. Επιπλέον, η επιφάνεια του υποστρώματος έχει παθητικοποιηθεί ειδικά, γεγονός που βελτιώνει σημαντικά τη δύναμη συγκόλλησης μεταξύ του φύλλου χαλκού και του υποστρώματος, αποφεύγοντας αποτελεσματικά προβλήματα όπως πτώση του φύλλου χαλκού και αποκόλληση κάτω από το περιβάλλον δόνησης και περιστροφής επί του σκάφους και παρατείνοντας τη διάρκεια ζωής του προϊόντος. Η Honflex Electronics επιλέγει προμηθευτές υποστρωμάτων υψηλής ποιότητας μέσω ενός αυστηρού συστήματος ελέγχου προμήθειας υποστρώματος, καθιερώνει έναν μηχανισμό αξιολόγησης προμηθευτών και διασφαλίζει ότι κάθε παρτίδα υποστρωμάτων πληροί το πρότυπο συστήματος ποιότητας ISO/TS 16949 της αυτοκινητοβιομηχανίας.

2. Δομή φύλλου χαλκού: Ακριβές φύλλο χαλκού, που εξασφαλίζει την ακρίβεια μετάδοσης σήματος

Χρησιμοποιείται ηλεκτρολυτικό φύλλο χαλκού ή έλασμα χαλκού, με εύρος πάχους 12μm-70μm, το οποίο μπορεί να επιλεγεί με ευελιξία ανάλογα με τις ανάγκες μετάδοσης σήματος του καθρέφτη (όπως σήματα ρύθμισης κινητήρα, σήματα ελέγχου θέρμανσης, σήματα απεικόνισης κ.λπ.). Μεταξύ αυτών, τα έξυπνα προϊόντα FPC οπισθοπορείας υψηλής τεχνολογίας υιοθετούν φύλλο χαλκού σε έλαση, το οποίο έχει λεπτότερους κόκκους, καλύτερη αγωγιμότητα και χαμηλότερη αντίσταση, που μπορεί να μειώσει αποτελεσματικά την απώλεια μετάδοσης σήματος υψηλής συχνότητας, να εξασφαλίσει σε πραγματικό χρόνο και ακριβή μετάδοση σημάτων υψηλής συχνότητας όπως απεικόνιση καθρέφτη οπισθοπορείας και αντιθαμβωτική απόκριση. Ο συνηθισμένος ηλεκτρικός ρυθμιζόμενος καθρέφτης οπισθοπορείας FPC υιοθετεί υψηλής ποιότητας ηλεκτρολυτικό φύλλο χαλκού, εξισορροπώντας την απόδοση και την οικονομική απόδοση, ικανοποιώντας τις βασικές ανάγκες μετάδοσης σήματος. Το φύλλο χαλκού υιοθετεί τη διαδικασία χάραξης ακριβείας που αναπτύχθηκε ανεξάρτητα από την Honflex Electronics και το ελάχιστο πλάτος γραμμής και απόσταση γραμμών μπορούν να φτάσουν τα 0,03 mm/0,03 mm, γεγονός που μπορεί να πραγματοποιήσει μια πιο πυκνή διάταξη κυκλώματος, να ενσωματώσει περισσότερες διεπαφές σήματος σε περιορισμένο χώρο και να προσαρμοστεί στην τάση εξέλιξης της ενσωμάτωσης καθρέφτη οπισθοπορείας και ενσωμάτωσης φωτός πολλαπλών χρήσεων άλλες λειτουργίες). Βασιζόμενη σε προηγμένο εξοπλισμό χάραξης, η Honflex Electronics μπορεί να εξασφαλίσει την ακρίβεια και τη συνέπεια των γραμμών φύλλου χαλκού, με σφάλματα ελεγχόμενα εντός ±5μm, βελτιώνοντας σημαντικά τη σταθερότητα μετάδοσης σήματος των προϊόντων.

3. Σχεδιασμός επιστρώματος κάλυψης: Διπλή προστασία, βελτίωση της περιβαλλοντικής προσαρμοστικότητας

Η επιφάνεια του προϊόντος είναι εφοδιασμένη με δύο στρώσεις προστατευτικών δομών, δηλαδή Cover Lay και Solder Mask. Η διπλή προστασία βελτιώνει σημαντικά την περιβαλλοντική προσαρμοστικότητα και την αξιοπιστία του προϊόντος, προσαρμόζοντας το σκληρό εξωτερικό περιβάλλον του πλοίου. Η μεμβράνη κάλυψης υιοθετεί μια εύκαμπτη μεμβράνη κάλυψης PI, η οποία συνδέεται με ακρίβεια στην επιφάνεια του κυκλώματος φύλλου χαλκού για να παίξει το ρόλο της μόνωσης, της αντοχής στη φθορά, της αντίστασης στην οξείδωση και της αντίστασης υδρατμών και δεν επηρεάζει την ευκαμψία του προϊόντος, διασφαλίζοντας ότι το προϊόν μπορεί να ταιριάζει ομαλά στην ειδική δομή και τα περιστρεφόμενα εξαρτήματα μέσα στον καθρέφτη. Η μάσκα συγκόλλησης υιοθετεί μελάνι μάσκας συγκόλλησης υψηλής ποιότητας με αντοχή σε υψηλή θερμοκρασία, αντοχή στη φθορά, αντοχή στη χημική διάβρωση και αντοχή στην υπεριώδη ακτινοβολία, η οποία είναι τυπωμένη στην επιφάνεια της μεμβράνης καλύμματος για να βελτιώσει περαιτέρω την αντοχή του προϊόντος σε κρούσεις υψηλής και χαμηλής θερμοκρασίας, κραδασμούς, σκόνη και νερό και μπορεί να αντισταθεί αποτελεσματικά στις επιπτώσεις των αλλαγών υψηλής και χαμηλής θερμοκρασίας, ανέμου, βροχής, άμμου και σκόνης στο κύκλωμα. ζημιές και αποφύγετε βραχυκύκλωμα, διακοπή σήματος και άλλα σφάλματα. Επιπλέον, για το τμήμα διεπαφής του καθρέφτη οπισθοπορείας FPC (το τμήμα που συνδέεται με την ECU, τον αισθητήρα και τον ενεργοποιητή), υιοθετείται ένας σχεδιασμός ενισχυτικής πλάκας για τη βελτίωση της μηχανικής αντοχής της διεπαφής, την αποφυγή παραμόρφωσης της διεπαφής και τη θραύση της γραμμής κατά την πρίζα και την αποσύνδεση και τη διασφάλιση της σταθερότητας της σύνδεσης. Η διαδικασία πλαστικοποίησης στρώματος κάλυψης της Honflex Electronics υιοθετεί τεχνολογία πλαστικοποίησης υψηλής θερμοκρασίας για να εξασφαλίσει τη στενή εφαρμογή μεταξύ της μεμβράνης κάλυψης, του φύλλου χαλκού και του υποστρώματος, χωρίς φυσαλίδες ή ξεφλούδισμα, βελτιώνοντας περαιτέρω την αξιοπιστία του προϊόντος.

4. Προσαρμογή δομής ειδικού σχήματος: Προσαρμογή στον περίπλοκο χώρο εγκατάστασης και στις ανάγκες περιστροφής των κατόπτρων οπισθοπορείας

Ο εσωτερικός χώρος του καθρέφτη του αυτοκινήτου είναι μικρός και η δομή είναι πολύπλοκη. Τα σχέδια σχεδίασης καθρέφτη οπισθοπορείας διαφορετικών μοντέλων είναι αρκετά διαφορετικά και είναι απαραίτητο να προσαρμοστούν στην τροχιά κίνησης των περιστρεφόμενων εξαρτημάτων, επομένως οι απαιτήσεις για το σχήμα, τη γωνία κάμψης, το μέγεθος, τη διάρκεια κάμψης κ.λπ. του FPC είναι διαφορετικές. Η Honflex Electronics έχει ισχυρές δυνατότητες προσαρμογής για δομές ειδικού σχήματος και μπορεί να προσαρμόσει ειδικά σχήματα προϊόντα FPC διαφορετικών σχημάτων, γωνιών κάμψης και μεγεθών σύμφωνα με τα σχέδια των καθρεπτών, τις διαστάσεις του χώρου εγκατάστασης, τις γωνίες περιστροφής και τις λειτουργικές απαιτήσεις που παρέχονται από τους πελάτες. Το προϊόν μπορεί να πραγματοποιήσει πολυδιάστατη κάμψη και αναδίπλωση, μπορεί να ταιριάζει με ακρίβεια στη θέση εγκατάστασης του κελύφους του καθρέφτη, της μονάδας οθόνης και του κινητήρα, να περάσει από στενά κενά εγκατάστασης, να χρησιμοποιήσει αποτελεσματικά τον χώρο αδράνειας μέσα στον καθρέφτη, να απλοποιήσει τη συνολική δομή συναρμολόγησης του καθρέφτη και να μειώσει τη δυσκολία συναρμολόγησης. Ταυτόχρονα, στη διαδικασία σχεδιασμού δομής ειδικού σχήματος, η ομάδα Έρευνας και Ανάπτυξης της Honflex Electronics θα πραγματοποιήσει ανάλυση καταπόνησης και δοκιμές κόπωσης, βελτιστοποιήσει τη διάταξη του κυκλώματος και τη δομή του τμήματος κάμψης, θα αποφύγει προβλήματα όπως το συνωστισμό κυκλώματος και τη συγκέντρωση τάσης στο τμήμα κάμψης και θα διασφαλίσει ότι το προϊόν δεν θα καταστραφεί λόγω της κουραστικής κόπωσης κατά τη μακροχρόνια συχνή περιστροφή. Μέχρι στιγμής, η εταιρεία έχει ολοκληρώσει την προσαρμογή εκατοντάδων προϊόντων FPC με ειδικό σχήμα καθρέπτη αυτοκινήτου, προσαρμόζοντας τις ανάγκες σχεδιασμού των καθρεφτών οπισθοπορείας διαφορετικών αυτοκινητοβιομηχανιών και συσσωρεύοντας πλούσια εμπειρία προσαρμογής.

5. Σχεδιασμός ενισχυμένης κατασκευής: Προσαρμογή σε σενάρια συχνής περιστροφής

Στοχεύοντας στο βασικό σενάριο της συχνής περιστροφής των καθρεπτών του αυτοκινήτου (οι ημερήσιοι χρόνοι περιστροφής μπορεί να φτάσουν δεκάδες φορές και οι αθροιστικοί χρόνοι περιστροφής μπορεί να φτάσουν δεκάδες χιλιάδες φορές σε μακροχρόνια χρήση), η Honflex Electronics πραγματοποίησε ενισχυμένη σχεδίαση στα βασικά μέρη των προϊόντων οπισθοπορείας αυτοκινήτου. Στα λυγισμένα και περιστρεφόμενα μέρη του FPC, υιοθετείται ένας σχεδιασμός τοπικά παχύρρευστου υποστρώματος ή πρόσθετης ενισχυτικής ταινίας για να διασκορπίζει την τάση που δημιουργείται κατά την περιστροφή, αποφεύγοντας το σπάσιμο και την πτώση της γραμμής λόγω μακροχρόνιας καταπόνησης. Στο τμήμα σύνδεσης μεταξύ του FPC και του κινητήρα και του αισθητήρα, υιοθετείται ένας ολοκληρωμένος σχεδιασμός σύνδεσης για τη μείωση των κόμβων σύνδεσης και τη μείωση του κινδύνου χαλάρωσης του κόμβου και κακής επαφής κατά την περιστροφή. Ταυτόχρονα, η διάταξη του κυκλώματος είναι βελτιστοποιημένη ώστε να αποφεύγονται οι ευάλωτες σε πιέσεις γραμμές από το κέντρο κάμψης, διασφαλίζοντας την ακεραιότητα των γραμμών και τη σταθερότητα της μετάδοσης σήματος κατά την περιστροφή. Αυτά τα ενισχυμένα σχέδια έχουν υποβληθεί σε μακροχρόνιες δοκιμές κόπωσης στο εργαστήριο της Honflex Electronics για να διασφαλιστεί ότι το προϊόν μπορεί να προσαρμοστεί στις ανάγκες περιστροφής ολόκληρου του κύκλου ζωής του καθρέφτη του αυτοκινήτου και ότι το ποσοστό αστοχίας ελέγχεται σε εξαιρετικά χαμηλό επίπεδο.

Κύρια πλεονεκτήματα απόδοσης

Βασιζόμενοι στην ισχύ Ε&Α της Honflex Electronics, την προηγμένη τεχνολογία παραγωγής και τον αυστηρό έλεγχο ποιότητας, τα προϊόντα FPC καθρέπτη οπισθοπορείας αυτοκινήτου της εταιρείας είναι συνολικά ανώτερα από τον μέσο όρο της βιομηχανίας σε απόδοση. Στοχεύοντας στα ειδικά σενάρια χρήσης των καθρεπτών του αυτοκινήτου (συχνή περιστροφή, σκληρό εξωτερικό περιβάλλον, συνεργατική μετάδοση πολλαπλών σημάτων), εστιάζει σε βασικά πλεονεκτήματα όπως υψηλή αξιοπιστία, υψηλή σταθερότητα σήματος και υψηλή περιβαλλοντική προσαρμοστικότητα, ενώ λαμβάνει υπόψη το ελαφρύ, λεπτότητα και προσαρμογή, ως εξής:

1. Υψηλή αξιοπιστία, προσαρμογή σε μακροπρόθεσμες και συχνές ανάγκες χρήσης επί του πλοίου

Το προϊόν έχει περάσει αυστηρές δοκιμές αξιοπιστίας, συμμορφούμενο πλήρως με το πρότυπο συστήματος ποιότητας ISO/TS 16949 της αυτοκινητοβιομηχανίας και το AEC-Q200 (πρότυπο δοκιμής παθητικής αξιοπιστίας εξαρτημάτων) και μπορεί να αντέξει διάφορες σκληρές δοκιμές στο περιβάλλον του οχήματος. Η διάρκεια ζωής μπορεί να φτάσει περισσότερα από 15 χρόνια, η οποία συγχρονίζεται με τη διάρκεια ζωής ολόκληρου του οχήματος. Η συγκεκριμένη απόδοση έχει ως εξής: στη δοκιμή δόνησης, μπορεί να αντέξει το περιβάλλον δόνησης 10-2000Hz και επιτάχυνση 10G, χωρίς θραύση γραμμής ή διακοπή σήματος, προσαρμογή σε διάφορα σενάρια κραδασμών κατά την οδήγηση του οχήματος (όπως ανώμαλους δρόμους, κραδασμούς κινητήρα), αποφεύγοντας την ανώμαλη λειτουργία δόνησης οπισθοπορείας. στη δοκιμή πρόσκρουσης, μπορεί να αντέξει τη δύναμη πρόσκρουσης των 50G, η οποία μπορεί να αντισταθεί στην κρούση που προκαλείται από ξαφνικές καταστάσεις όπως η σύγκρουση οχήματος και το φρενάρισμα έκτακτης ανάγκης, διασφαλίζοντας ότι το προϊόν δεν θα υποστεί ζημιά από κρούση. στη δοκιμή κόπωσης, μπορεί να επιτύχει περισσότερες από 100.000 επαναλαμβανόμενες κάμψεις και η απόδοση του προϊόντος δεν έχει εμφανή εξασθένηση μετά την κάμψη, η οποία μπορεί μακροπρόθεσμα να προσαρμοστεί στη συχνή κατάσταση περιστροφής του καθρέφτη. στη δοκιμή συγκόλλησης χωρίς μόλυβδο, η διεπαφή με συγκόλληση έχει υψηλή αντοχή και σταθερή αγωγιμότητα, αποφεύγοντας την κακή επαφή, τη διακοπή του σήματος και άλλα σφάλματα που προκαλούνται από κακή συγκόλληση. στη δοκιμή αντοχής περιστροφής, μετά από 50.000 επαναλαμβανόμενες περιστροφές, το προϊόν μπορεί να διατηρήσει σταθερή μετάδοση σήματος και μηχανική απόδοση χωρίς σφάλματα. Η Honflex Electronics έχει δημιουργήσει ένα πλήρες σύστημα δοκιμών αξιοπιστίας και κάθε προϊόν πρέπει να περάσει από πολλούς γύρους δοκιμών αξιοπιστίας (δοκιμή κραδασμών, δοκιμή πρόσκρουσης, δοκιμή κόπωσης, δοκιμή υψηλής και χαμηλής θερμοκρασίας, κ.λπ.) πριν φύγει από το εργοστάσιο και τα μη πιστοποιημένα προϊόντα δεν επιτρέπεται αποφασιστικά να εγκαταλείψουν το εργοστάσιο για να διασφαλιστεί σταθερή ποιότητα προϊόντος.

2. Υψηλή σταθερότητα σήματος, διασφάλιση της ακριβούς υλοποίησης των διαφόρων λειτουργιών του καθρέφτη

Η ποιότητα μετάδοσης του σήματος του καθρέφτη του αυτοκινήτου επηρεάζει άμεσα τη σταθερότητα και την ακρίβεια λειτουργιών όπως η ρύθμιση, η θέρμανση, η απεικόνιση και η αντιθαμβωτική προστασία, κάτι που σχετίζεται με την ασφάλεια οδήγησης. Ο καθρέφτης οπισθοπορείας αυτοκινήτου FPC της Honflex Electronics επιτυγχάνει υψηλή σταθερότητα σήματος μέσω βελτιστοποιημένου σχεδιασμού κυκλώματος, υιοθέτησης υλικών υψηλής ποιότητας και διαδικασιών ακριβείας, αποφεύγοντας αποτελεσματικά την καθυστέρηση σήματος, το σφάλμα μετάδοσης, τη διακοπή σήματος και άλλα προβλήματα. Το προϊόν έχει χαμηλή απώλεια μετάδοσης σήματος. Στη συχνότητα 1 GHz, η εξασθένηση του σήματος είναι ≤0,5dB/cm, η οποία μπορεί να εξασφαλίσει αποτελεσματικά τη σταθερή μετάδοση σημάτων υψηλής συχνότητας, όπως ρύθμιση κινητήρα, έλεγχος θέρμανσης και απεικόνιση, διασφαλίζοντας ακριβή ρύθμιση του καθρέπτη, ομοιόμορφη θέρμανση και καθαρή απεικόνιση. Ταυτόχρονα, το προϊόν έχει εξαιρετική ηλεκτρομαγνητική συμβατότητα (EMC), πέρασε τις δοκιμές EMI (Ηλεκτρομαγνητική Παρέμβαση) και EMS (Ηλεκτρομαγνητική Επιδεκτικότητα), οι οποίες μπορούν να αντισταθούν αποτελεσματικά στις ηλεκτρομαγνητικές παρεμβολές στο περιβάλλον του οχήματος (όπως ηλεκτρομαγνητικά σήματα που παράγονται από κινητήρες, κλιματιστικά, ραντάρ και άλλου είδους ηλεκτρομαγνητική λειτουργία). ηλεκτρονικός εξοπλισμός αυτοκινήτων· Επιπλέον, το προϊόν υιοθετεί σχεδιασμό αντιστοίχισης σύνθετης αντίστασης και η απόκλιση σύνθετης αντίστασης ελέγχεται εντός ±10%, γεγονός που βελτιώνει περαιτέρω τη σταθερότητα και τη συνέπεια της μετάδοσης του σήματος, διασφαλίζοντας σταθερή υλοποίηση διαφόρων λειτουργιών καθρέφτη οπισθοπορείας κάτω από διαφορετικές συνθήκες εργασίας. Η ομάδα Ε&Α της Honflex Electronics βελτιστοποιεί συνεχώς τη διάταξη του κυκλώματος μέσω προσομοίωσης και πραγματικών δοκιμών, μειώνει τις παρεμβολές σήματος και διασφαλίζει τη σταθερότητα της μετάδοσης σήματος.

3. Υψηλή περιβαλλοντική προσαρμοστικότητα, αντίσταση σε σκληρό εξωτερικό περιβάλλον επί του σκάφους

Οι καθρέφτες του αυτοκινήτου εκτίθενται σε εξωτερικούς χώρους για μεγάλο χρονικό διάστημα και το περιβάλλον όπου βρίσκονται είναι πολύπλοκο και ευμετάβλητο, αντιμετωπίζοντας διάφορες δοκιμές όπως εναλλασσόμενες υψηλές και χαμηλές θερμοκρασίες, αλλαγές υγρασίας, άνεμος, βροχή, άμμος και σκόνη, λεκέδες λαδιού, ακτινοβολία UV κ.λπ., κάτι που έχει εξαιρετικά υψηλές απαιτήσεις για την περιβαλλοντική προσαρμοστικότητα του FPC. Ο καθρέφτης αυτοκινήτου FPC της Honflex Electronics έχει εξαιρετική περιβαλλοντική προσαρμοστικότητα και μπορεί να λειτουργήσει σταθερά σε διάφορα σκληρά περιβάλλοντα: το εύρος θερμοκρασίας εργασίας είναι -40℃~125℃, το οποίο μπορεί να λειτουργήσει κανονικά σε εξαιρετικά κρύο (όπως βόρειος χειμώνας, θερμοκρασία έως -40℃) και εξαιρετικά καυτή (όπως η επιφάνεια του νότιου καθρέφτη ℃ ℃, πάνω από την έκθεση στο νότιο καθρέφτη ℃ ℃. περιβάλλοντα, χωρίς προβλήματα όπως ευθραυστότητα υποστρώματος, οξείδωση γραμμής και ανωμαλία σήματος. το εύρος θερμοκρασίας αποθήκευσης είναι -55℃~150℃, το οποίο μπορεί να προσαρμοστεί στα περιβάλλοντα αποθήκευσης και μεταφοράς σε διαφορετικές περιοχές, αποφεύγοντας τη ζημιά του προϊόντος που προκαλείται από ακατάλληλο περιβάλλον αποθήκευσης και μεταφοράς. Όσον αφορά την αντοχή στην υγρασία, μπορεί να λειτουργήσει συνεχώς για 1000 ώρες σε περιβάλλον με σχετική υγρασία 85% (40℃), χωρίς εμφανή αλλαγή στην απόδοση και μπορεί να αντισταθεί στη διάβρωση του υπαίθριου βρόχινου νερού και των υδρατμών. Όσον αφορά τη χημική αντοχή στη διάβρωση, μπορεί να αντισταθεί στη διάβρωση κηλίδων λαδιού, βρόχινου νερού, απορρυπαντικών και άλλων χημικών ουσιών και δεν θα έχει προβλήματα όπως διαστολή υποστρώματος και βραχυκύκλωμα γραμμής. όσον αφορά την αντοχή στην υπεριώδη ακτινοβολία, μετά από μακροχρόνια δοκιμή ακτινοβολίας UV, το προϊόν δεν έχει γήρανση, αποχρωματισμό, εξασθένηση της απόδοσης και άλλα φαινόμενα και μπορεί να προσαρμοστεί σε μακροχρόνια χρήση σε εξωτερικούς χώρους. Επιπλέον, το προϊόν έχει αδιάβροχη και αδιάβροχη απόδοση, πέρασε τη δοκιμή επιπέδου προστασίας IP65, η οποία μπορεί να αποτρέψει αποτελεσματικά τη σκόνη και το νερό της βροχής να εισέλθει στο κύκλωμα, εξασφαλίζοντας μακροπρόθεσμη σταθερή λειτουργία του προϊόντος. Η Honflex Electronics διενεργεί μακροχρόνιες δοκιμές γήρανσης σε προϊόντα προσομοιώνοντας διαφορετικά ενσωματωμένα εξωτερικά περιβάλλοντα για να διασφαλίσει ότι τα προϊόντα μπορούν να λειτουργούν σταθερά σε διάφορα σκληρά περιβάλλοντα.

4. Ελαφρύ και λεπτό, που βοηθά στην εξοικονόμηση ενέργειας και τη μείωση της κατανάλωσης του αυτοκινήτου και τη βελτιστοποίηση συναρμολόγησης

Με την ανάπτυξη της αυτοκινητοβιομηχανίας προς το ελαφρύ και την εξοικονόμηση ενέργειας, η ζήτηση για ελαφριά ενσωματωμένα ηλεκτρονικά εξαρτήματα γίνεται όλο και πιο επείγουσα. Ως ένα από τα βασικά εξωτερικά εξαρτήματα του οχήματος, το ελαφρύ του καθρέπτη του αυτοκινήτου έχει μεγάλη σημασία για τη συνολική εξοικονόμηση ενέργειας και τη μείωση της κατανάλωσης του αυτοκινήτου και την οδηγική ευστάθεια. Τα προϊόντα FPC καθρέφτη οπισθοπορείας αυτοκινήτου της Honflex Electronics υιοθετούν λεπτό υπόστρωμα και σχεδιασμό δομής ακριβείας και το συνολικό πάχος του προϊόντος μπορεί να ελεγχθεί μεταξύ 0,1mm-0,3mm. Σε σύγκριση με το παραδοσιακό άκαμπτο PCB, το βάρος μειώνεται περισσότερο από 60%, γεγονός που μπορεί να μειώσει αποτελεσματικά το συνολικό βάρος του καθρέφτη του αυτοκινήτου, μειώνοντας έτσι το συνολικό βάρος του αυτοκινήτου, βοηθώντας το αυτοκίνητο να εξοικονομήσει ενέργεια και να μειώσει την κατανάλωση (για κάθε 10 κιλά μείωση του βάρους του οχήματος, η κατανάλωση καυσίμου ανά 100 χιλιόμετρα μπορεί να μειωθεί κατά 5.00 λίτρα). Ταυτόχρονα, η λεπτή και ελαφριά σχεδίαση μπορεί να εξοικονομήσει περαιτέρω τον εσωτερικό χώρο του καθρέφτη, παρέχοντας περισσότερες δυνατότητες για τη σμίκρυνση και τη σχεδίαση ενσωμάτωσης του καθρέφτη. Για παράδειγμα, μπορεί να πραγματοποιήσει την ενσωματωμένη σχεδίαση του καθρέφτη με κάμερες, φλας και φώτα υποδοχής, βελτιώνοντας την αίσθηση της τεχνολογίας και την αισθητική της εμφάνισης του αυτοκινήτου. Επιπλέον, ο ελαφρύς σχεδιασμός του προϊόντος μπορεί επίσης να μειώσει την αντίσταση στον αέρα και το φορτίο κραδασμών κατά την οδήγηση του οχήματος, να μειώσει την απώλεια του προϊόντος που προκαλείται από τους κραδασμούς και την αντίσταση στον αέρα, να βελτιώσει περαιτέρω τη διάρκεια ζωής και την αξιοπιστία του προϊόντος και να απλοποιήσει τη διαδικασία συναρμολόγησης του καθρέφτη, βελτιώνοντας την απόδοση της συναρμολόγησης. Με την προϋπόθεση της διασφάλισης της απόδοσης του προϊόντος, η Honflex Electronics βελτιστοποιεί συνεχώς τη δομή του προϊόντος για να μεγιστοποιήσει το ελαφρύ και λεπτότερο του προϊόντος.

5. Ισχυρή ικανότητα προσαρμογής, προσαρμογή στις διαφοροποιημένες ανάγκες καθρέφτη οπισθοπορείας

Τα σχέδια σχεδίασης των καθρεπτών διαφορετικών αυτοκινητοβιομηχανιών και μοντέλων είναι αρκετά διαφορετικά και οι λειτουργικές απαιτήσεις είναι επίσης διαφορετικές (όπως συνηθισμένη ηλεκτρική ρύθμιση, θέρμανση, αντιθαμβωτική απεικόνιση, απεικόνιση 360°, αυτόματη αναδίπλωση κ.λπ.), επομένως οι απαιτήσεις για τις προδιαγραφές, την απόδοση, τη δομή κ.λπ. του FPC είναι διαφορετικές. Η Honflex Electronics έχει πλήρεις προσαρμοσμένες δυνατότητες Ε&Α και παραγωγής και μπορεί να παρέχει προσαρμοσμένες υπηρεσίες πλήρους διαδικασίας από το σχεδιασμό προϊόντων, τη στεγανοποίηση δειγμάτων, τη μαζική παραγωγή έως την εξυπηρέτηση μετά την πώληση σύμφωνα με τις συγκεκριμένες ανάγκες των πελατών. Οι πελάτες μπορούν να προσαρμόσουν προϊόντα FPC διαφορετικών προδιαγραφών (πλάτος γραμμής και απόσταση γραμμών, πάχος, μέγεθος), διαφορετικές επιδόσεις (ρυθμός μετάδοσης σήματος, περιβαλλοντική προσαρμοστικότητα, διάρκεια ζωής) και διαφορετικές δομές (ειδικό σχήμα, συνδυασμός πολλαπλών στρωμάτων, άκαμπτο-εύκαμπτο) σύμφωνα με τις σχεδιαστικές ανάγκες των δικών τους καθρεπτών. για έξυπνους καθρέφτες οπισθοπορείας υψηλής τεχνολογίας μοντέλων προηγμένης τεχνολογίας, τα προϊόντα FPC υψηλής τεχνολογίας με γραμμές υψηλής πυκνότητας, χαμηλή απώλεια σήματος και υψηλή αξιοπιστία μπορούν να προσαρμοστούν για να ανταποκρίνονται στις ανάγκες απεικόνισης υψηλής ευκρίνειας και ενσωμάτωσης πολλαπλών λειτουργιών. για τους συνηθισμένους ηλεκτρικούς καθρέπτες των μοντέλων αρχικού επιπέδου, τα οικονομικά προϊόντα FPC μπορούν να προσαρμοστούν για να εξισορροπήσουν την απόδοση και το κόστος. Η εταιρεία διαθέτει μια επαγγελματική ομάδα Ε&Α και σχεδιασμού, η οποία μπορεί να ανταποκριθεί γρήγορα στις ανάγκες των πελατών, να ολοκληρώσει τον σχεδιασμό προϊόντων και την ανάλυση προσομοίωσης. Ο κύκλος στεγανοποίησης του δείγματος είναι σύντομος (τα δείγματα μπορούν να παραδοθούν σε 3 ημέρες) και ο κύκλος μαζικής παραγωγής μπορεί να ελεγχθεί εντός 7-15 ημερών, γεγονός που μπορεί να καλύψει τις ανάγκες ταχείας μαζικής παραγωγής του πελάτη. Μέχρι τώρα, η εταιρεία παρείχε εξατομικευμένα προϊόντα FPC με καθρέπτες οπισθοπορείας αυτοκινήτου για πολλές κύριες εγχώριες και ξένες αυτοκινητοβιομηχανίες, συσσωρεύοντας πλούσια προσαρμοσμένη εμπειρία.

Βασικές Τεχνικές Παράμετροι

Οι βασικές τεχνικές παράμετροι των προϊόντων FPC καθρεφτών οπισθοπορείας αυτοκινήτου της Honflex Electronics ακολουθούν αυστηρά τα πρότυπα της αυτοκινητοβιομηχανίας, εξισορροπώντας την απόδοση και την πρακτικότητα και προσαρμόζονται πλήρως στις ανάγκες μετάδοσης σήματος και εγκατάστασης των καθρεφτών οπισθοπορείας αυτοκινήτου. Οι παράμετροι βελτιστοποιούνται σύμφωνα με τα χαρακτηριστικά της συχνής περιστροφής των καθρεπτών και της χρήσης εξωτερικού περιβάλλοντος. Οι παράμετροι προϊόντων με διαφορετικές προδιαγραφές μπορούν να προσαρμοστούν ανάλογα με τις ανάγκες του πελάτη. Οι βασικές γενικές παράμετροι είναι οι εξής:

Σενάρια εφαρμογής

Με εξαιρετικές επιδόσεις, ισχυρές δυνατότητες προσαρμογής και ισχυρή επωνυμία της Honflex Electronics, τα προϊόντα FPC καθρέπτη αυτοκινήτου της Honflex Electronics χρησιμοποιούνται ευρέως σε συστήματα καθρέφτη οπισθοπορείας διαφόρων τύπων οχημάτων, συμπεριλαμβανομένων οχημάτων καυσίμου και οχημάτων νέας ενέργειας (καθαρά ηλεκτρικά, υβριδικά), προσαρμόζονται σε βασικά και άλλα μοντέλα, πλήρους γκάμας, υψηλής ποιότητας. καθρέφτες οπισθοπορείας, ηλεκτρικοί ρυθμιζόμενοι καθρέφτες και έξυπνοι καθρέφτες οπισθοπορείας. Όλα τα σενάρια εφαρμογών έχουν επιτύχει μαζική προσφορά και έχουν αναγνωριστεί ιδιαίτερα από τους πελάτες. Τα συγκεκριμένα σενάρια εφαρμογής είναι τα εξής:

1. Παραδοσιακός χειροκίνητος καθρέφτης οπισθοπορείας

Οι παραδοσιακοί χειροκίνητοι καθρέφτες οπισθοπορείας χρησιμοποιούνται κυρίως σε οχήματα καυσίμου εισόδου και σε ορισμένα επαγγελματικά οχήματα. Η βασική τους λειτουργία είναι να παρέχουν στον οδηγό μια οπίσθια όψη, με μια σχετικά απλή δομή. Οι απαιτήσεις απόδοσης για το FPC επικεντρώνονται στην αξιοπιστία και τη σχέση κόστους-αποτελεσματικότητας, που χρησιμοποιούνται κυρίως για τη σύνδεση των βασικών ηλεκτρονικών εξαρτημάτων (όπως τα μικρά φώτα) στο εσωτερικό του καθρέφτη. Στοχεύοντας στις ανάγκες των παραδοσιακών χειροκίνητων καθρεπτών, η Honflex Electronics έχει προσαρμόσει οικονομικά προϊόντα FPC καθρέπτη αυτοκινήτου, υιοθετώντας υψηλής ποιότητας ηλεκτρολυτικό φύλλο χαλκού και υπόστρωμα PI, εξισορροπώντας τη σταθερότητα μετάδοσης σήματος και τον έλεγχο κόστους, που μπορεί να πραγματοποιήσει τη μετάδοση σήματος των βασικών ηλεκτρονικών εξαρτημάτων μέσα στο χειροκίνητο σύστημα οπισθοπορείας. Το προϊόν έχει εξαιρετική αντικραδασμική αντοχή και αντοχή σε υψηλές και χαμηλές θερμοκρασίες, μπορεί να προσαρμοστεί στο περιβάλλον χρήσης των επαγγελματικών οχημάτων και των οχημάτων εισαγωγών καυσίμων (όπως ανώμαλοι δρόμοι, μακροχρόνια έκθεση σε εξωτερικούς χώρους), έχει μεγάλη διάρκεια ζωής και χαμηλό ποσοστό αστοχίας. Προς το παρόν, τα παραδοσιακά προϊόντα FPC με χειροκίνητο κάτοπτρο οπισθοπορείας της εταιρείας έχουν εφαρμοστεί μαζικά σε βασικά μοντέλα και επαγγελματικά οχήματα πολλών εγχώριων παραδοσιακών αυτοκινητοβιομηχανιών και έχουν αναγνωριστεί ευρέως από τους πελάτες με σταθερή ποιότητα και υψηλή οικονομική απόδοση.

2. Ηλεκτρικός ρυθμιζόμενος καθρέφτης οπισθοπορείας

Οι ηλεκτρικοί ρυθμιζόμενοι καθρέπτες είναι η κύρια διαμόρφωση των σημερινών μοντέλων μεσαίας κατηγορίας. Σε σύγκριση με τους παραδοσιακούς χειροκίνητους καθρέφτες οπισθοπορείας, διαθέτουν λειτουργίες όπως ηλεκτρική ρύθμιση γωνίας, ηλεκτρική αναδίπλωση, θέρμανση και ξεθάμπωμα, οι οποίες έχουν υψηλότερες απαιτήσεις για τη σταθερότητα μετάδοσης σήματος και τη μηχανική σταθερότητα του FPC. Πρέπει να συνειδητοποιήσουν τη σταθερή μετάδοση σημάτων ρύθμισης κινητήρα και σημάτων ελέγχου θέρμανσης και να προσαρμοστούν στις ανάγκες αναδίπλωσης και περιστροφής των καθρεπτών οπισθοπορείας. Στοχεύοντας στις ανάγκες των ηλεκτρικών ρυθμιζόμενων καθρεπτών, η Honflex Electronics έχει βελτιστοποιήσει τη σχεδίαση του κυκλώματος και την ενισχυμένη δομή του προϊόντος, έχει υιοθετήσει τη διαδικασία χάραξης ακριβείας για να επιτύχει μια πιο πυκνή διάταξη κυκλώματος, η οποία μπορεί να προσαρμοστεί στις ανάγκες μετάδοσης πολλαπλών σημάτων του ηλεκτρικού
